FFC扁平排线规格怎么分类？
- 作者: 陈中强
- 来源: 康尔美ffc排线
- 日期 : 2020-07-10
关于FFC扁平排线的分类，从不同的角度有很多种分类方法：

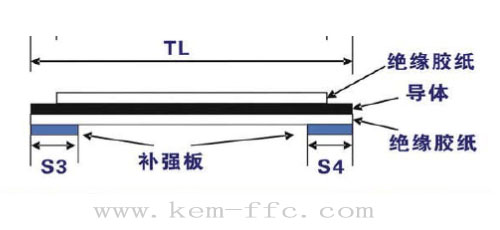

一.按照FFC扁平排线的补强板及金手指的位置及样式分类：
可以分为A型、B型、C型、D型、E型、F型、G型。不同的FFC扁平排线型号主要是参考ffc排线两端补强板与线口相对位置，以及线口处铜线所呈现的样式。
二.按照FFC扁平排线的间距分类：
FFC排线任意相邻的两根铜线中心线的距离叫作“FFC排线间距”，根据间距的不同可以将行业上ffc扁平排线分为：
0.5mm、1.0mm、1.25mm、1.27mm、2.0mm、2.54mm等。不同间距的ffc扁平排线的铜线宽度是不一样的，一般排线间距越宽，排线间距也越大，ffc排线间距与ffc排线导体宽度呈现正相关性,本站（www.kem-ffc.com）有一篇ffc排线导体规格对这个问题说的非常清楚。
三.按照FFC扁平排线厚度分类：
FFC扁平排线是由上下两层热熔胶膜加上一层镀锡扁平铜线在高温轮下压合而成，根据ffc柔性软排线的线身厚度分类可将ffc扁平排线分为：0.12mm、0.136mm、0.138mm、0.155mm、0.17mm、0.21mm、0.22mm、0.26mm、0.3mm等。这个厚度分类
就是上下两层胶膜与中间铜线的总厚度，由这三者组合可以分化出上述这么多种不同线身厚度的ffc软排线，不过需要注意：厚铜线一般搭配厚胶膜，因为FFC扁平排线的铜线只有嵌入到胶膜的胶层中，这样压合而成的FFC软排线纹路才清晰，附着力才能达标。
