LVDS接口传输排线比TTL电平方式传输排线优势体现？
- 作者: 陈中强
- 来源: 康尔美ffc排线
- 日期 : 2020-07-15
采用TTL接口传输柔性扁平电缆线，数据传输速率不高，传输距离较短，且抗电磁干扰（Electromagnetie Interference，EMI）能力也比较差，会对图像造成一定的影响；另外，TTL多路数据信号采用一整排线路的传输方式来传送，整个排线数量达几十路，不但连接不方便，而且不适合超薄化的发展趋势。

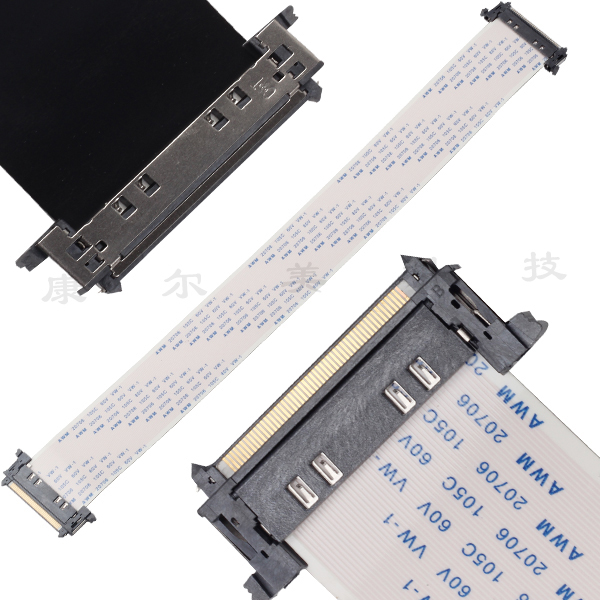

若lvds柔性软排线采用的是LVDS接口传输，它是一种低压差分信号技术接口，是为克服以TTL电平方式传输宽带高、码率数据时功耗大、EMI电磁干扰大等缺点而研制的一种数字视频信号传输方式 ， lvds 传输排线能实现数据的高速率、低噪声、远距离、高准确度的传输 。LVDS接口是LCD Panel通用的接口标准，大多用在7寸以上尺寸的显示屏上。
那么lvds接口是如何做到上述高速率、低噪声、远距离、高准确度的传输方式的呢？
（1）LVDS接口利用非常低的电压摆幅（约350mV）在2条PCB走线或者一对平衡柔性电缆上通过差分进行数据传输，即低压差分信号传输，采用LVDS接口，可以使得信号在差分PCB线或平衡电缆上以几百Mbps的速率传输，由于采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。
（2） LVDS接口电路位于液晶彩电Scaler电路与液晶面板之间，它由主板侧的LVDS信号发送电路（发送器）和液晶面板侧的接收电路（接收器）共同组成。LVDS发送器将Scaler输出的TTL电平并行RGB数据信号和控制信号转换成低电压串行LVDS信号，然后通过主板与液晶面板之间的柔性软排线将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号送往后续电路（一般是定时控制器TCON）。
发送器主要完成TTL信号到LVDS信号的转换，接收器主要完成LVDS信号到TTL信号的转换，互连器包含电缆、PCB上差分导线对以及匹配电阻。
