LVDS屏线充分展现性能取决于设计方案
- 作者: 陈中强
- 来源: 鑫美特FFC排线
- 日期 : 2020-07-15

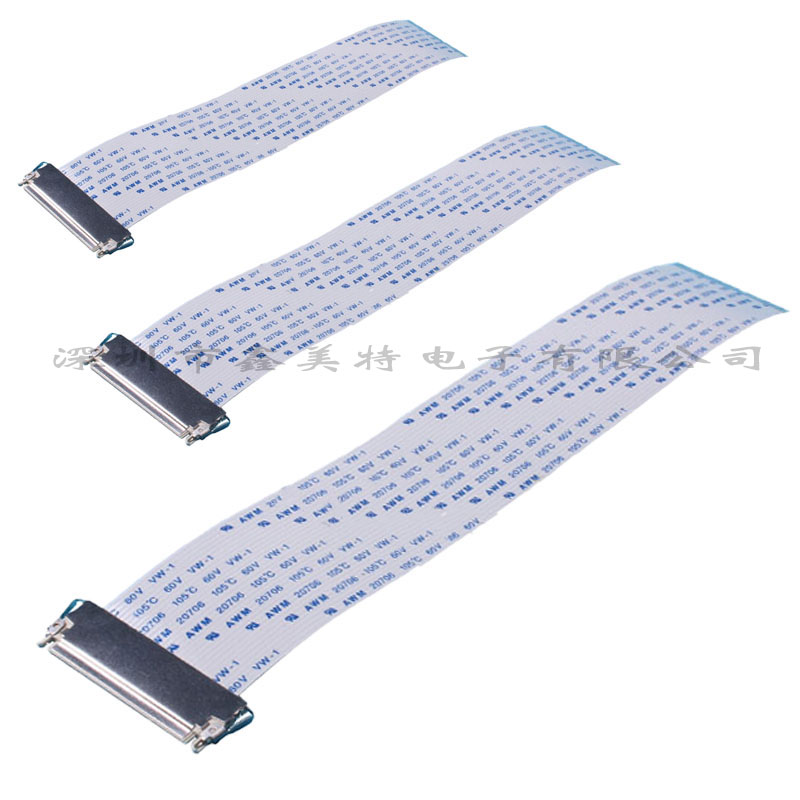

LVDS屏线分为标清和高清屏线。高清lvds屏线为0.5间距双排，即JAEFIRE51P高清线。
标清lvds屏线是指屏接口为1.0间距、1.25间距，端子为铆压式组装而成。常见有单八线、双八线。单八线大都为FIX-30P、DF14、1.25-30P,双八线大都为FIX-30Pin。
LVDS屏线布线总的原则是：lvds屏线阻抗要匹配，这是非常重要的。若采用差分阻抗的lvds屏线不匹配会产生反射，会减弱信号并增加lvds屏线上共模噪声，那么lvds屏线线路上的共模噪声将得不到差分线路磁场的抵消而产生电磁辐射。以下是lvds屏线在设计中需注意的问题：
（1）LVDS屏线应用的母板至少用4层板，将LVDS信号、地、电源、TTL信号分层布局。
（2）使TTL信号和LVDS信号相互隔离，否则TTL可能会耦合到LVDS排线上，最好将TTL和LVDS信号放在由电源、地层隔离的不同层上。
（3）保持发送器和接收器尽可能靠近接插件。线的长度愈短愈好，以保证板上噪声不会被带到差分线上。而且避免电路板及lvds屏线的交叉EMI干扰。
（4）旁路摆放一个LVDS器件。分布式散装电容或表贴电容放在尽量靠近电源和地线引脚处。
（5）电源层和地层应使用粗线。保持母板地线层返回路径宽而短。
（6）lvds屏线终端负载用100Ω(误差<2%)表贴电阻去靠近接收器输入端，来匹配lvds屏线的差分阻抗。终端电阻到接收器输入端的距离应小于7mm。
（7）将所有空闲引脚开路(悬空)。
lvds屏线差分设计
（1）使用与传输媒质的差分阻抗和终端电阻相匹配的受控阻抗线，并且使lvds差分线对离开集成芯片后，立刻尽可能地相互靠近(距离小于10mm)，这样能减少反射并能确保藕合到的噪声为共模噪声。
（2）使lvds屏线对长度相互匹配，以减少信号扭曲，防止引起信号间的相位差而导致电磁辐射。
（3）尽量减少过孔和其它会引起线路不连续性的因素。
（4）避免使用90°的走线，这将导致阻值的不连续。
（2）使TTL信号和LVDS信号相互隔离，否则TTL可能会耦合到LVDS排线上，最好将TTL和LVDS信号放在由电源、地层隔离的不同层上。
（3）保持发送器和接收器尽可能靠近接插件。线的长度愈短愈好，以保证板上噪声不会被带到差分线上。而且避免电路板及lvds屏线的交叉EMI干扰。
（4）旁路摆放一个LVDS器件。分布式散装电容或表贴电容放在尽量靠近电源和地线引脚处。
（5）电源层和地层应使用粗线。保持母板地线层返回路径宽而短。
（6）lvds屏线终端负载用100Ω(误差<2%)表贴电阻去靠近接收器输入端，来匹配lvds屏线的差分阻抗。终端电阻到接收器输入端的距离应小于7mm。
（7）将所有空闲引脚开路(悬空)。
lvds屏线差分设计
（1）使用与传输媒质的差分阻抗和终端电阻相匹配的受控阻抗线，并且使lvds差分线对离开集成芯片后，立刻尽可能地相互靠近(距离小于10mm)，这样能减少反射并能确保藕合到的噪声为共模噪声。
（2）使lvds屏线对长度相互匹配，以减少信号扭曲，防止引起信号间的相位差而导致电磁辐射。
（3）尽量减少过孔和其它会引起线路不连续性的因素。
（4）避免使用90°的走线，这将导致阻值的不连续。
