ffc排线怎么拔下才合理？
- 作者: 陈中强
- 来源: 康尔美ffc排线
- 日期 : 2020-08-01
FFC软排线主要是与fpc连接器配套使用，配套使用的ffc排线与fpc连接器必须间距一样，导体pin位一致。
此外，ffc排线厚度与fpc连接器槽孔空隙一般是有公差的，fpc连接器的槽孔一般是0.3mm的空隙，ffc排线的插接头一般是0.3mm厚度，这样当ffc排线两端的插接端插入fpc连接器的槽孔，基本上就比较稳固，不会很紧插不进去也不会查进去了感觉很晃荡，所以通常将ffc排线的插接端做成上公差，使得ffc排线插接端的厚度比fpc连接器的槽孔略大一点点。
为了让ffc软排线与fpc连接器配合更加紧密稳当，当ffc扁平排线插入ffc connector后，在连接器上加上一把类似抽屉的推拉锁或者盖子锁扣向下压盖住。
当ffc柔性软排线与fpc连接器连接配合好之后，那么要拔下来怎么拔呢？其实流程就是与安装过程反着来。

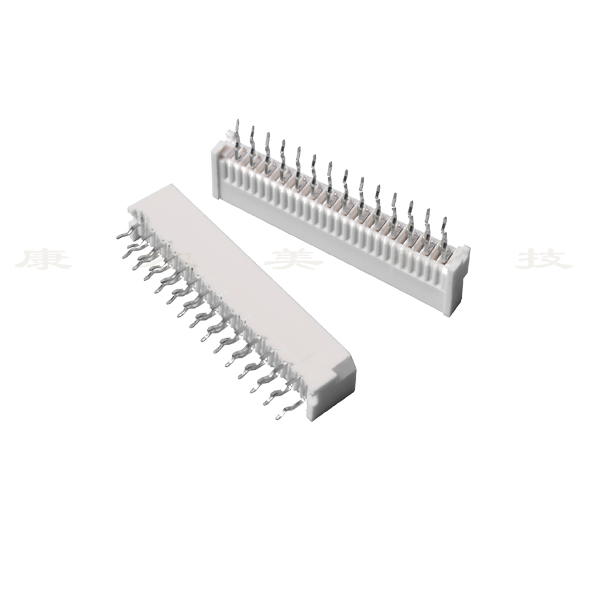

若ffc软排线连接的是直插连接器，那么将ffc排线平着fpc连接器的平面轻缓的拔出来就可以了
若ffc软排线连接的是抽屉锁连接器，那么首先要fpc连接器的抽屉锁扣向后退出来，然后再将ffc排线平着连接器平面轻轻的拔出来。
若ffc软排线连接器的是翻盖锁连接器，那么先要把fpc连接器的翻盖锁扣往上抬起来，然后再将ffc排线平着连接器平面轻轻的拔出来。
当然还有一种是焊接ffc排线，也就是说ffc排线的两端是裸铜铜线，这种ffc排线不需要fpc连接器配套使用的，直接将ffc排线两端的裸露铜线焊接在电路板上。如果这种排线要取下的话，那只能用焊枪将ffc排线的每一根导体依依吹断才能取下。
以上就是一些常规的ffc排线的拔下方法，还有不全欢迎大家补充。总而言之，对于插接型ffc排线拔下就是 1）先解锁 2）拔下动作要轻缓。
对于焊接型ffc排线直接用焊枪将排线导体点断取下来。
此外，ffc排线厚度与fpc连接器槽孔空隙一般是有公差的，fpc连接器的槽孔一般是0.3mm的空隙，ffc排线的插接头一般是0.3mm厚度，这样当ffc排线两端的插接端插入fpc连接器的槽孔，基本上就比较稳固，不会很紧插不进去也不会查进去了感觉很晃荡，所以通常将ffc排线的插接端做成上公差，使得ffc排线插接端的厚度比fpc连接器的槽孔略大一点点。
当ffc柔性软排线与fpc连接器连接配合好之后，那么要拔下来怎么拔呢？其实流程就是与安装过程反着来。
若ffc软排线连接的是直插连接器，那么将ffc排线平着fpc连接器的平面轻缓的拔出来就可以了
以上就是一些常规的ffc排线的拔下方法，还有不全欢迎大家补充。总而言之，对于插接型ffc排线拔下就是 1）先解锁 2）拔下动作要轻缓。
对于焊接型ffc排线直接用焊枪将排线导体点断取下来。
