FFC扁平排线可以弯折次数如何验证？
- 作者: 阿勇
- 来源: 鑫美特电子
- 日期 : 2021-07-21
本文主要讲解FFC扁平排线耐弯折测试的步骤及如何验证流程。
一、FFC扁平排线弯折角度确定：
要对ffc扁平排线耐弯折测试能力进行测试，可以选择多种角度，比如30°、45°、60°、90°、120°、180°等等，由于我们现在是进行排线能力测试，那么选一个极端的角度180°。
二、FFC扁平排线弯折测试准备工具：
（1）直尺、微电阻计。

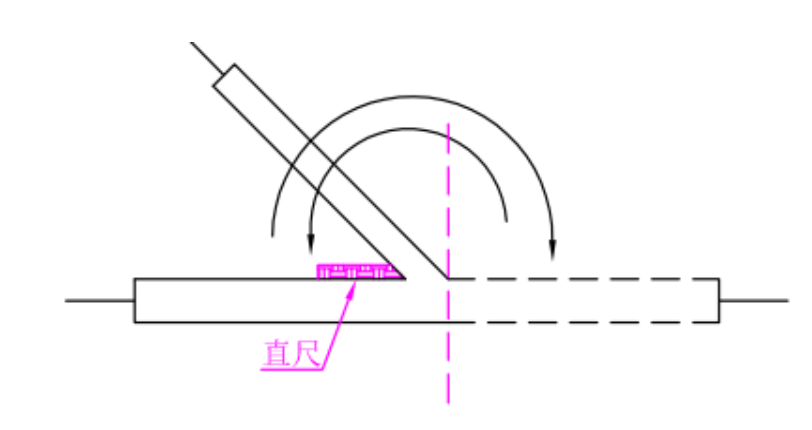

（2）将 FFC 扁平排线身部份对折 180°并将折痕处抹平，用直尺压住FFC 扁平排线折痕处任意一边线
身来回作 180°曲折。如下图所示。
三、FFC扁平排线弯折测试后如何验证是否合格：
（1）外观要求：FFC 扁平排线导体经过多次180对折试验后不可有折断、胶膜不可有剥离不良。
（2）阻抗要求：FFC 扁平排线导体经过多次180对折试验后导体阻抗要达到一个什么值才是合格的。即经过多次对折实验后，排线导体的阻抗值最大不能超过什么值？不同规格的导体对应的阻抗值是不一样的。随便举例0.05x0.3和0.035x0.65的镀锡导体与裸铜导体分析。
镀锡导体规格：0.035x0.3 弯折后电阻值≤2Ω是合格的；裸铜导体规格：0.035x0.3 弯折后的电阻值≤1.66Ω。
镀锡导体规格：0.035x0.65 弯折后电阻值≤1Ω是合格的；裸铜导体规格：0.035x0.65 弯折后的电阻值≤0.85Ω。

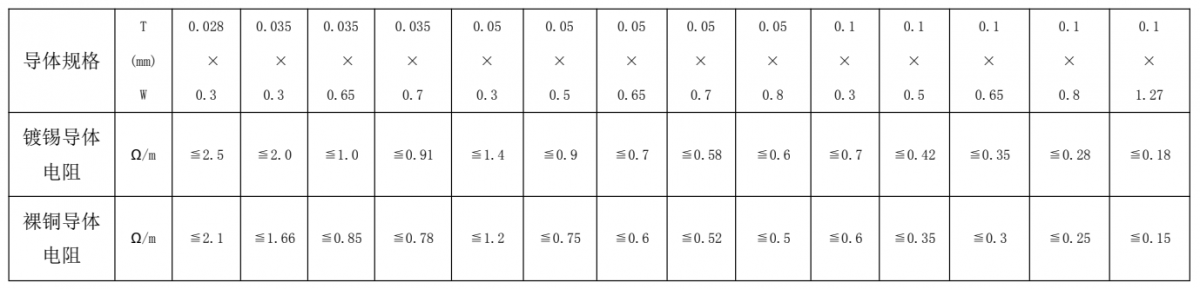

经过统计分析各种ffc扁平排线不同规格导体经过弯折后合格的阻抗值如下图所示：
一、FFC扁平排线弯折角度确定：
要对ffc扁平排线耐弯折测试能力进行测试，可以选择多种角度，比如30°、45°、60°、90°、120°、180°等等，由于我们现在是进行排线能力测试，那么选一个极端的角度180°。
二、FFC扁平排线弯折测试准备工具：
（1）直尺、微电阻计。
（2）将 FFC 扁平排线身部份对折 180°并将折痕处抹平，用直尺压住FFC 扁平排线折痕处任意一边线
身来回作 180°曲折。如下图所示。
三、FFC扁平排线弯折测试后如何验证是否合格：
（1）外观要求：FFC 扁平排线导体经过多次180对折试验后不可有折断、胶膜不可有剥离不良。
（2）阻抗要求：FFC 扁平排线导体经过多次180对折试验后导体阻抗要达到一个什么值才是合格的。即经过多次对折实验后，排线导体的阻抗值最大不能超过什么值？不同规格的导体对应的阻抗值是不一样的。随便举例0.05x0.3和0.035x0.65的镀锡导体与裸铜导体分析。
镀锡导体规格：0.035x0.3 弯折后电阻值≤2Ω是合格的；裸铜导体规格：0.035x0.3 弯折后的电阻值≤1.66Ω。
镀锡导体规格：0.035x0.65 弯折后电阻值≤1Ω是合格的；裸铜导体规格：0.035x0.65 弯折后的电阻值≤0.85Ω。
经过统计分析各种ffc扁平排线不同规格导体经过弯折后合格的阻抗值如下图所示：
