FFC排线绝缘材质全面分析（干货收藏）
- 作者: 阿勇
- 来源: 鑫美特FFC排线
- 日期 : 2021-07-23
FFC排线的三大主要原材料：铜线、胶膜、补强板。而胶膜就是ffc排线的绝缘材质，其起到耐燃、耐热、绝缘的作用。此篇我着重介绍ffc排线绝缘材质的相关知识，全面分析其性能。
一、FFC排线绝缘材质的构造

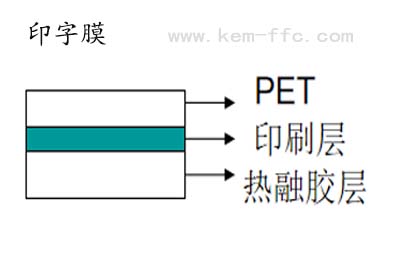

FFC排线绝缘材质是构成ffc排线的三大主要原材料之一，其是由PET、印刷层、热熔胶层三部分组成。PET是热熔胶膜的基材，一般也是胶膜三部分里面最厚度，目前行业上所用的胶膜常规厚度是43U、60U、100U。
印刷层印了一层油墨，油墨的厚度可以忽略不计，油墨的颜色可以根据客户的需要由FFC胶膜厂家定制，一般行业采用最多的颜色是蓝色，即印刷层是一般是一些蓝色的字体。胶膜的总厚度要由PET厚度与热熔胶层的厚度组成，行业上有通用的表示方法，比如：E19-43表示这种胶膜的总厚度是43U，PET是19U，而热熔胶层是24U；E32-60则表示胶膜总厚60U，PET32U，热熔胶层28U。一般来说同样胶膜总厚度，胶层越厚，压出的FFC扁平排线的效果就越好。因为胶层越厚，导体嵌入胶膜就越深，这样ffc扁平软排线的导体与胶膜的附着力就越大，且压出的排线的纹路也越清晰。
二、ffc排线绝缘材质的颜色
颜色也是可以根据客户的需要来定制，一般市场上用的较多的ffc排线的绝缘材质的颜色是白色的，这种胶膜是由透明PET及热熔胶层组成，如果客户需要是黑色胶膜，那么就在PET的内表面附一层黑色油墨，然后再附上热熔胶。理论上只要改变油墨层的颜色，可以做成客户任意需要的颜色胶膜。
三、ffc排线绝缘材质印字胶膜字符含义

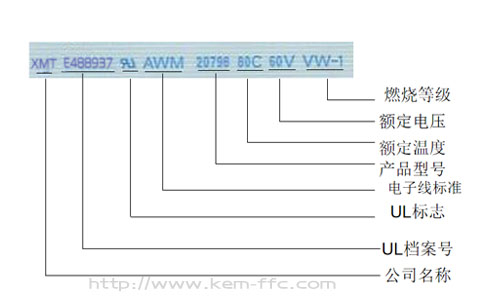

通常行业ffc软排线是上下两层胶膜，中间夹一层铜线构成。如图：通常上胶膜是印字膜，下胶膜是纯白膜。根据印字膜的字符可以读出FFC软排线的一些基本特征。也就是胶膜印字上一些基本解释。
根据图示从左到右依次是公司名称、
UL档案号、UL标志、电子线标准、产品型号、额定温度80℃、额定电压60V、燃烧等级为阻燃等级。如上图，20798代表耐温80℃，耐压60V。而他 20624代表耐温80℃，耐压60V；20706和20861都是代表105℃，60V。
如果PET与热熔胶层之间没有油墨层，那么做出来的就是纯白膜。
四、ffc排线绝缘材质附着力测试
胶膜与导体之间附着力≥18 gf；胶膜与补强板之间的附着力≥450 gf。
总结，以上就是ffc排线绝缘材质的基本分析，从结构构成、厚度种类、颜色分类、粘力性能对ffc绝缘材质做了详细说明。
