FPC排线金手指是什么?
- 作者: 阿勇
- 来源: 鑫美特fpc排线
- 日期 : 2021-08-03

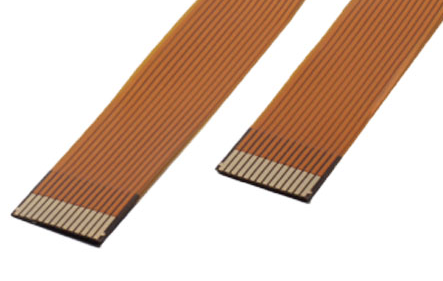

FPC排线金手指就是指排线两端开窗口露出导体的部分。这是fpc排线非常关键的构成体，金手指需要直接插入fpc连接器的，故fpc排线能否与连接器实现正常连接取决于金手指与连接器接触是否良好。
既然fpc排线金手指这么重要，金手指有哪些特点？怎么去做好fpc排线金手指？
（1）FPC排线金手指的尺寸：
fpc排线金手指宽度就是指排线的宽度，所以不同排线的金手指宽度一般是不同的。而金手指长度则根据用户的需求而定，一般是3mm居多，但是4mm、2.5mm都是可能的。
（2）如何管控FPC排线金手指参数：
由于fpc排线金手指是直接与fpc连接器接触的，故金手指左右偏差会直接影响与连接器配合的效果，一般左右越均匀越好，即金手指左右边距最理想就是一样宽。但是要做到绝对左右边距一样宽是很难做到的，但是必须有一个控制的尺度。对于PH0.5间距的fpc排线来说，一般要求左右边距公差±0.07，如果保证fpc排线金手指左右边距公差呢，fpc排线生产厂家在开外形模具时，会选择模具的精度，一般选择中走丝模具。如果要求达到±0.05的精度，就需要开慢走丝模具。当然如果只需要做到精度±0.1mm，那么一套快走丝模具也就够用了。因此，模具精度决定了fpc排线金手指精度。
（3）如何保护FPC排线金手指：
fpc排线金手指与连接器接触，首先要保证金手指不要被裸手触摸、不要沾液体，否则会造成金手指氧化，导致与fpc连接器接触不良实现不了基本连接功能。其次为了进一步提高金手指抗氧化功能，一般给fpc排线金手指进行沉金。如果要求特别严格，包装时用珍珠棉将fpc排线金手指包裹起来，用透明橡皮筋扎好，尽量不要让金手指暴露在空气中。
既然fpc排线金手指这么重要，金手指有哪些特点？怎么去做好fpc排线金手指？
（1）FPC排线金手指的尺寸：
fpc排线金手指宽度就是指排线的宽度，所以不同排线的金手指宽度一般是不同的。而金手指长度则根据用户的需求而定，一般是3mm居多，但是4mm、2.5mm都是可能的。
（2）如何管控FPC排线金手指参数：
由于fpc排线金手指是直接与fpc连接器接触的，故金手指左右偏差会直接影响与连接器配合的效果，一般左右越均匀越好，即金手指左右边距最理想就是一样宽。但是要做到绝对左右边距一样宽是很难做到的，但是必须有一个控制的尺度。对于PH0.5间距的fpc排线来说，一般要求左右边距公差±0.07，如果保证fpc排线金手指左右边距公差呢，fpc排线生产厂家在开外形模具时，会选择模具的精度，一般选择中走丝模具。如果要求达到±0.05的精度，就需要开慢走丝模具。当然如果只需要做到精度±0.1mm，那么一套快走丝模具也就够用了。因此，模具精度决定了fpc排线金手指精度。
（3）如何保护FPC排线金手指：
fpc排线金手指与连接器接触，首先要保证金手指不要被裸手触摸、不要沾液体，否则会造成金手指氧化，导致与fpc连接器接触不良实现不了基本连接功能。其次为了进一步提高金手指抗氧化功能，一般给fpc排线金手指进行沉金。如果要求特别严格，包装时用珍珠棉将fpc排线金手指包裹起来，用透明橡皮筋扎好，尽量不要让金手指暴露在空气中。
