0.5-51p lvds屏线传输速率能过多少Gbps？
- 作者: 阿勇
- 来源: 鑫美特FFC排线
- 日期 : 2021-11-13

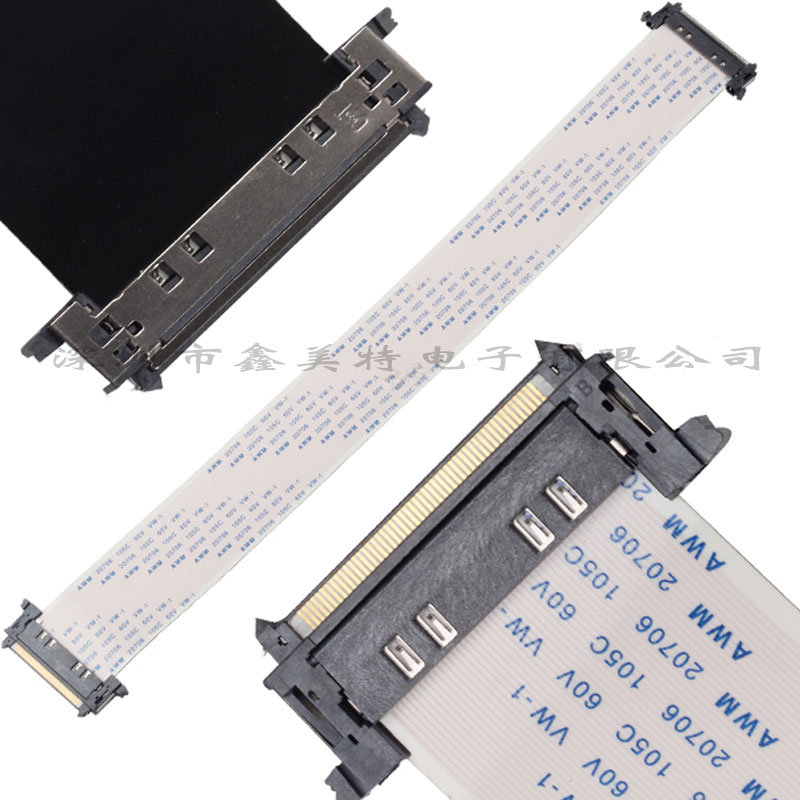

pitch0.5-51p lvds排线&pitch0.5-41p lvds屏线随着液晶电视、会议机、教育看板、户外广告机的兴起，得到了广泛的应用，人们高清图像的要求也越来越高，因此，对lvds屏线的传输数率要求也越来越高。
lvds屏线的传输数率与胶膜膜以及排线导体都有着直接的关系，胶膜膜分普通胶膜、高频膜、高频一体材。对于0.5间距51p/41p的lvds屏线，一般采用0.035*0.3或0.05*0.3的规格导体。不同胶膜与导体的组合可以制造出不同传输数率的lvds屏线。实际应用中，我们lvds屏线生产厂家一般采用两种组合，对于客户要求在只是在1.5G以内的话，一般采用普通胶膜匹配0.035*0.3的导体，然后对线材后贴吸波材，如果lvds屏线长度不超过1.5米的话，传输数率可以达到1.5G，对传输数率不是特别高的要求的话，采用这种就可以满足。若客人要求传输数率达到4G以上，长度不超过1.5米情况下，采用高频膜一体材匹配加厚导体0.05*0.3，就可以达到4G以上的传输数率。
不同组合的lvds屏线应用效果如何呢？一般从差分阻抗与传输数率两个方面进行分析：

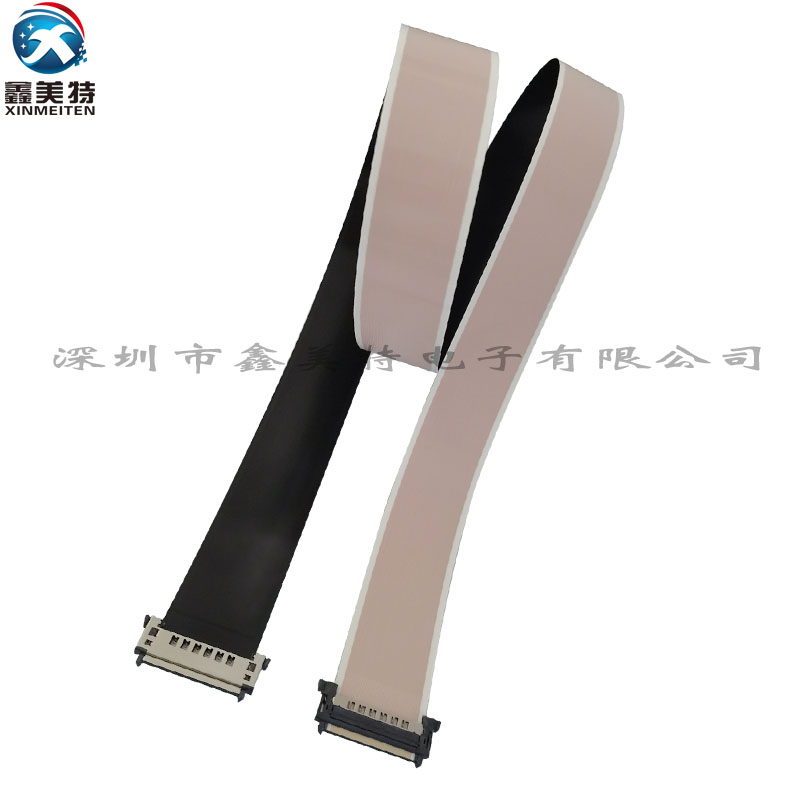

（一）普通胶膜匹配0.035*0.3的导体，传输数率具体是怎么样的演变呢，实例佐证。这里普通胶膜一般采用60U厚的耐温105°的热熔胶膜，导体是含铜99.96%的电解铜进行分析。吸波材一般是采用T0.23的黑色或银色复合铝箔。
1）1米长的普通lvds屏线。

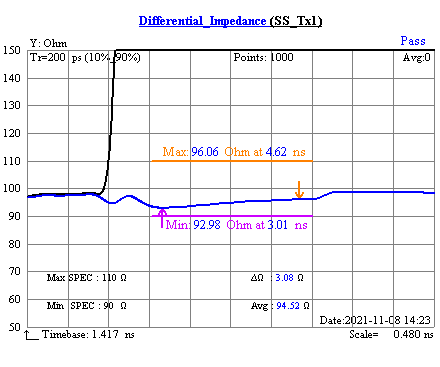

1）tdr差分阻抗分析图如下：94.52Ω

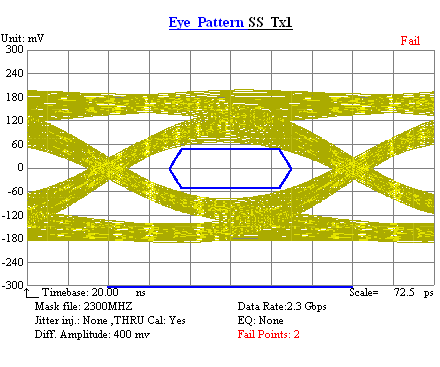

2）传输数率分析图如下：2.3G
（2）1.5米长的普通lvds屏线。

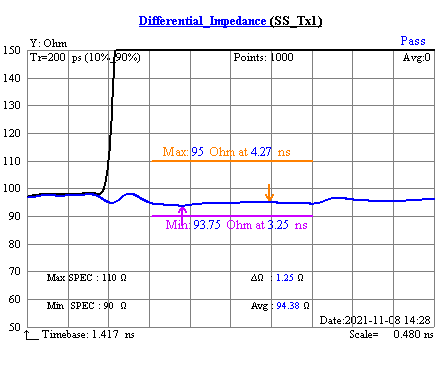

1）tdr差分阻抗分析图如下：94.38Ω

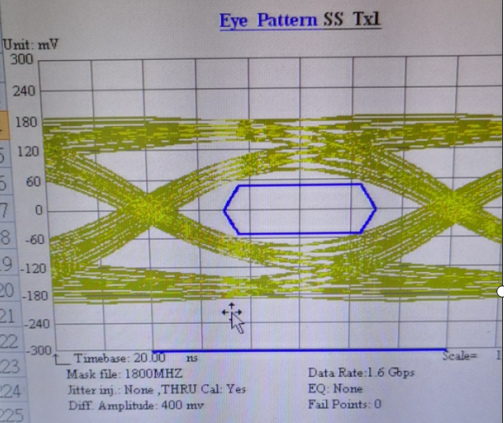

2）传输数率分析图如下：1.6G
普通lvds屏线随着长度增加，差分阻抗略微有线下降，传输数量也随着长度增长而减小。
（二）高频一体材胶膜匹配0.05*0.3的导体，传输数率具体是怎么样的演变呢，实例佐证。这里胶膜采用高频膜及高频一体材，导体是含铜99.96%的电解铜进行分析。
（3）1.0米长的高频一体lvds屏线 。
1）tdr差分阻抗分析图如下：99.5Ω
2）传输数率分析图如下：6G
（4）1.5米长的高频一体lvds屏线 。

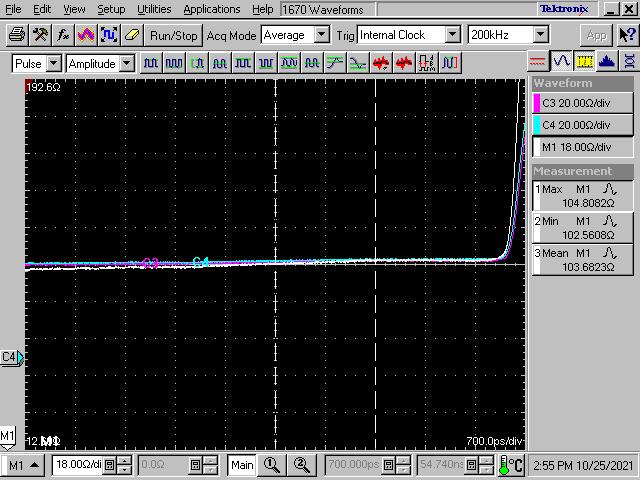

1）tdr差分阻抗分析图如下：103.7Ω

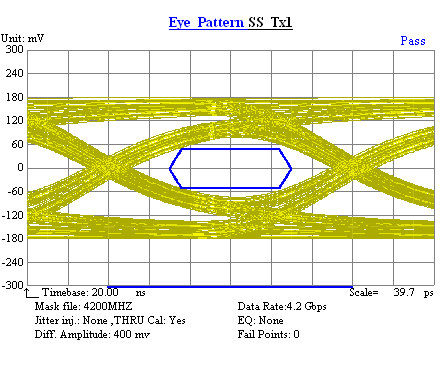

2）传输数率分析图如下：4.2G
高频一体式lvds屏线随着长度增加，差分阻抗略微有上升，传输数率随着长度增长而减小。
