FFC 排线同向与反向如何区分？
- 作者: 阿勇
- 来源: 鑫美特FFC排线
- 日期 : 2022-07-04
FFC排线的方向如何区分？可以从补强板或金手指的位置进行辨别
一.从ffc排线金手指位置方向

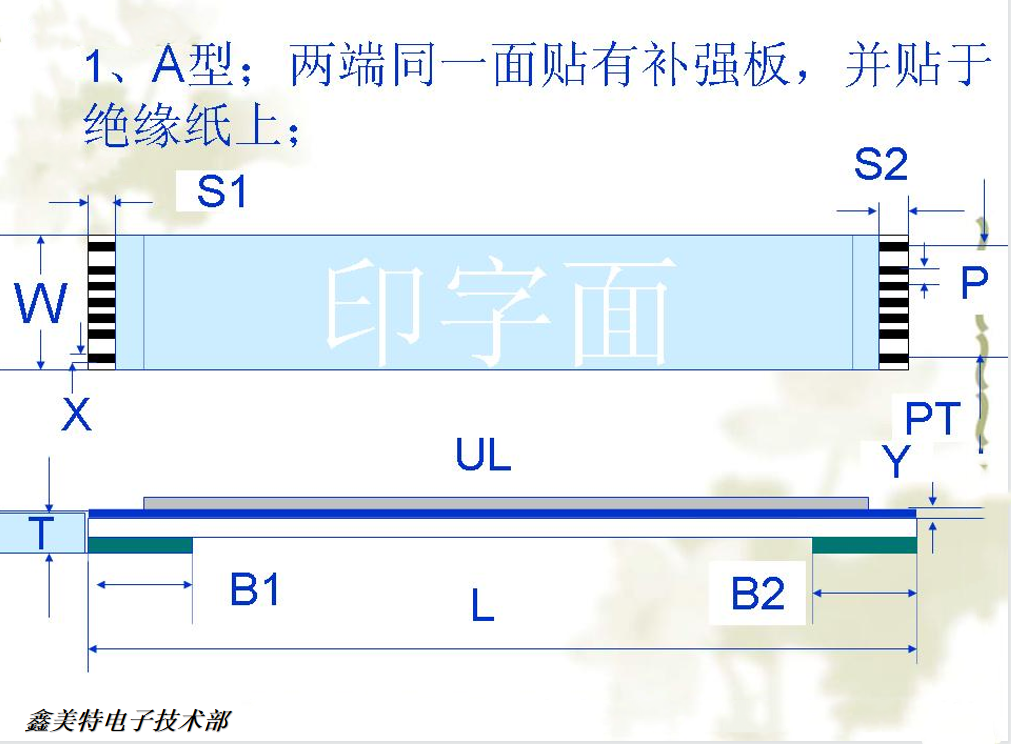

FFC排线实际使用中需要与对应的连接器进行匹配，ffc排线两端需要插入连接器的间槽，而ffc排线是比较柔软，要插入连接器需要将排线的两端加硬和增加厚度，故只要是插接型排线，两端都有补强板，补强板一般都是蓝色的，当然也有透明的，浅蓝的，白色的等，我们可以从ffc排线两端补强板的位置来分辨方向。1.ffc排线两端补强板在同一面，就是同向排线，也叫A型排线。ffc排线两端补强板在相反面，就是反向排线，也叫B型排线

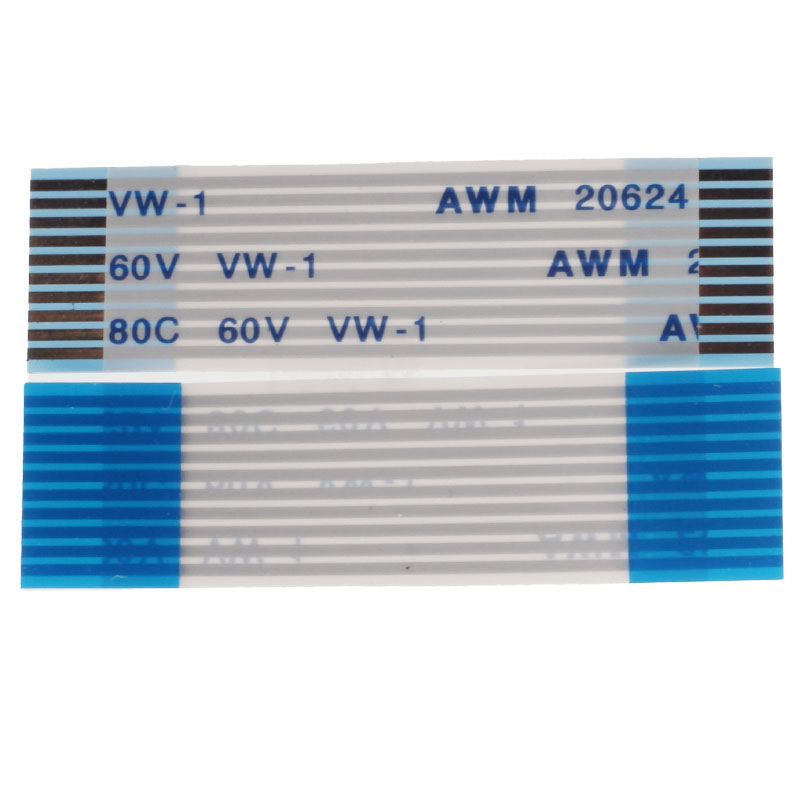

如上图，就是两端补强板在同一面，就时同向ffc排线。下图就是同向ffc排线的实例。

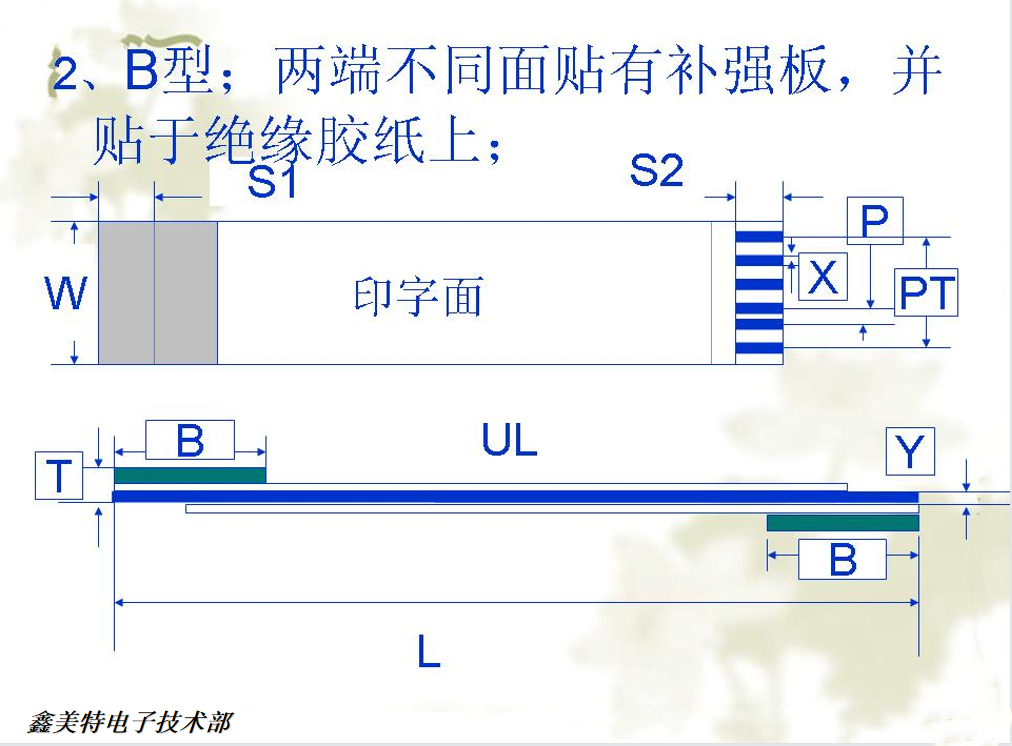

2.ffc排线两端补强板在相反面，就是反向排线，也叫B型排线

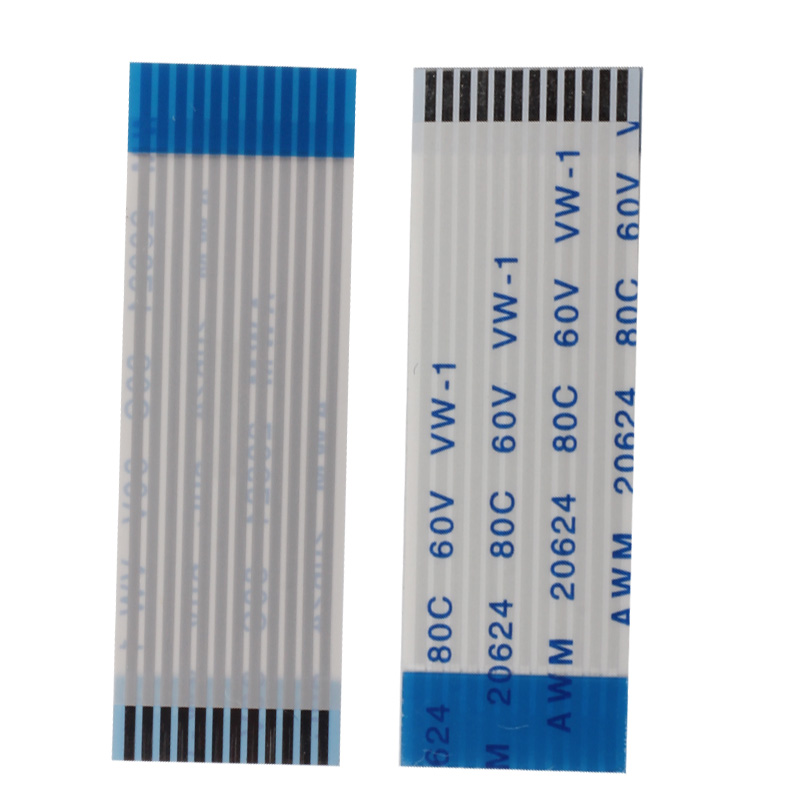

如上图，就是两端补强板在相反面，就是反向ffc排线。下图就是反向ffc排线的实例。
