不同材质制造的lvds 屏线传输数率对比
- 作者: 阿勇
- 来源: 鑫美特FFC排线
- 日期 : 2022-07-20
高频电子信号一般是2.0GHZ以上的高频信号传输。
高频电子讯号在传动时由于基本材料电阻，产生讯号强度（电压）降低以外，还有因高频引发的特性阻抗，导致电子讯号强度再被降低。基本电阻的衰减取决于导体材质属性，称为直流衰减。而电容电感的衰减取决于讯号频率的高低，称为交流衰减，且频率越高衰减越严重。
前面我们有专文不同长度lvds屏线的传输数率及信号衰减程度深度剖析详细介绍了lvds屏线越长，讯号衰减越严重。那么随着4K视频信号走入千家万户，我们是否ffc排线制造企业是否开发出合适的lvds排线来传输4K信号呢？4K信号按照60HZ的刷新率来说，需要lvds屏线能达到6Gbps的传输数率。需求是促进生产的源动力，下面我们以一米长的lvds屏线来介绍不同材质所制造出的排线传输数率到底多大？

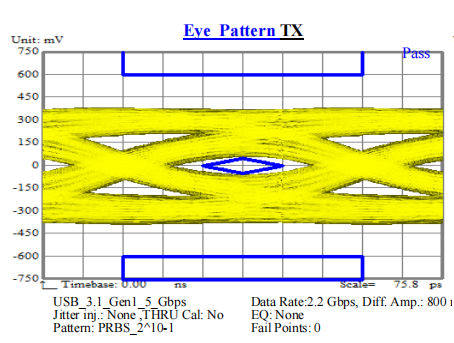

一.常规热熔胶膜单面贴吸波材lvds屏线传输数率只能达到2.0G。

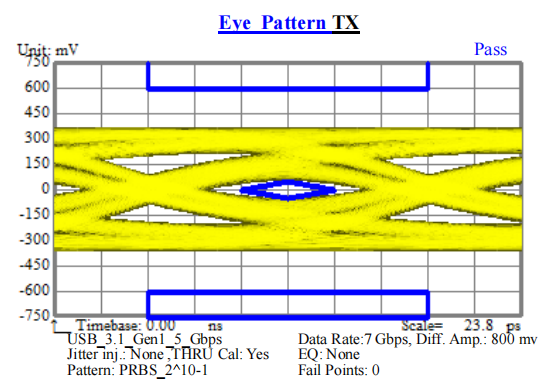

二.单面高频膜+单面一体材lvds屏线传输数率只能达到7.0G。

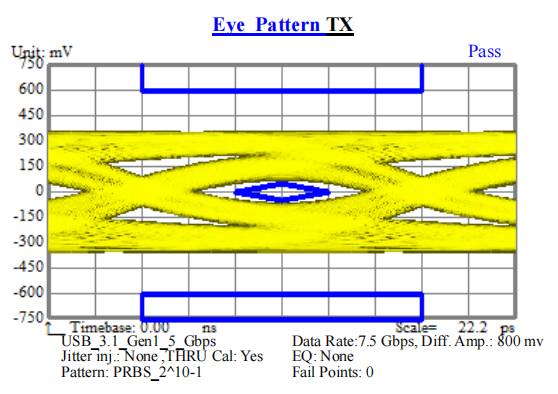

三.双面高频一体材lvds屏线传输数率只能达到7.5G。

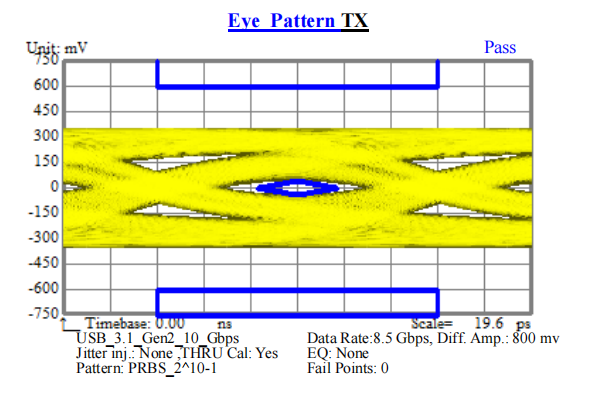

四.双面超高频一体材lvds屏线传输数率只能达到8.5G。
从上述例子可以看出，都是一米长的lvds屏线，普通膜与高频膜/高频一体材/超高频一体材做出的排线传输数率相差很大。原因在那里呢？
高频信号传输材料（高频膜/高频一体材/超高频一体材）主要指的是低介电、低损耗类的介质材料，包括绝缘胶膜和屏蔽材料。信号在低介电、低损耗类型的材料中传输，受频率的影响较小。传统的聚酯、聚氨酯、丙烯酸类型材料，介电系数高、介电损耗大，信号在高频条件下，衰减急剧增加。难以满足高速传输的要求。

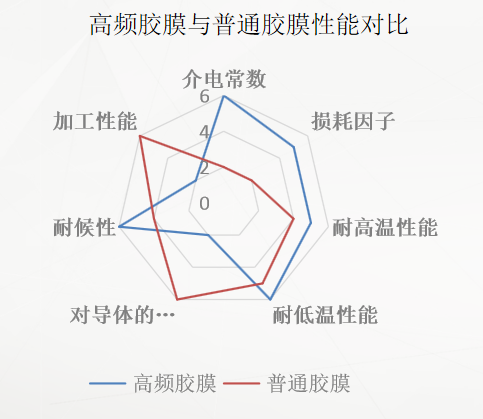

高频胶膜与普通胶膜性能对比如下图：
为满足大尺寸教育电视、4K超清液晶电视的高速信号传输要求，1000-1500mmFFC线材信号传输速率要求达到4.2Gbps以上。 我们协同上游材料商合作开发了低介电屏蔽与低介电热熔胶结合的高频一体材料。信号传输速率可以满足1000mm 7.5G-10G传输 速率要求。
因此，回到此文开头问题，1米长的lvds屏线可以传输4K信号吗？答案是肯定的，不过要采购高频传输材料定制。鑫美特电子lvds屏线智造专家，您值得信赖。
高频电子讯号在传动时由于基本材料电阻，产生讯号强度（电压）降低以外，还有因高频引发的特性阻抗，导致电子讯号强度再被降低。基本电阻的衰减取决于导体材质属性，称为直流衰减。而电容电感的衰减取决于讯号频率的高低，称为交流衰减，且频率越高衰减越严重。
前面我们有专文不同长度lvds屏线的传输数率及信号衰减程度深度剖析详细介绍了lvds屏线越长，讯号衰减越严重。那么随着4K视频信号走入千家万户，我们是否ffc排线制造企业是否开发出合适的lvds排线来传输4K信号呢？4K信号按照60HZ的刷新率来说，需要lvds屏线能达到6Gbps的传输数率。需求是促进生产的源动力，下面我们以一米长的lvds屏线来介绍不同材质所制造出的排线传输数率到底多大？
一.常规热熔胶膜单面贴吸波材lvds屏线传输数率只能达到2.0G。
二.单面高频膜+单面一体材lvds屏线传输数率只能达到7.0G。
三.双面高频一体材lvds屏线传输数率只能达到7.5G。
四.双面超高频一体材lvds屏线传输数率只能达到8.5G。
从上述例子可以看出，都是一米长的lvds屏线，普通膜与高频膜/高频一体材/超高频一体材做出的排线传输数率相差很大。原因在那里呢？
高频信号传输材料（高频膜/高频一体材/超高频一体材）主要指的是低介电、低损耗类的介质材料，包括绝缘胶膜和屏蔽材料。信号在低介电、低损耗类型的材料中传输，受频率的影响较小。传统的聚酯、聚氨酯、丙烯酸类型材料，介电系数高、介电损耗大，信号在高频条件下，衰减急剧增加。难以满足高速传输的要求。
高频胶膜与普通胶膜性能对比如下图：
为满足大尺寸教育电视、4K超清液晶电视的高速信号传输要求，1000-1500mmFFC线材信号传输速率要求达到4.2Gbps以上。 我们协同上游材料商合作开发了低介电屏蔽与低介电热熔胶结合的高频一体材料。信号传输速率可以满足1000mm 7.5G-10G传输 速率要求。
因此，回到此文开头问题，1米长的lvds屏线可以传输4K信号吗？答案是肯定的，不过要采购高频传输材料定制。鑫美特电子lvds屏线智造专家，您值得信赖。
