0.3间距H1.0翻盖卧式镀金fpc连接器料号：XMTFGWT0310-**-2R-01
高度H=1.0mm，位数覆盖13、15、17....39、41、45、49、51位。

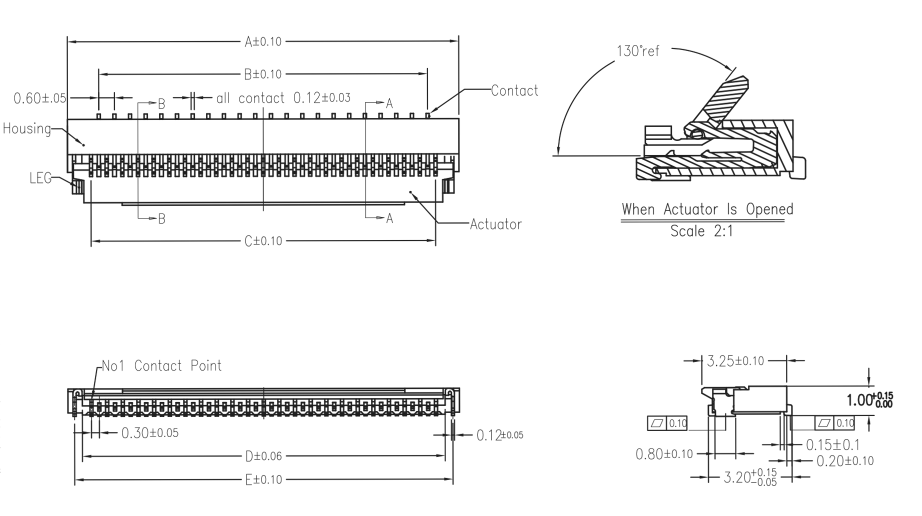

（一）0.3间距H1.0翻盖卧式镀金fpc连接器图面：
（二）0.3间距H1.0翻盖卧式镀金fpc连接器性能参数：
（1）材料构成：主体（LCP）、后盖、端子（磷青铜）、焊片（磷青铜）
（2）最大允许电压：30V AC；最大允许电流： 0.2A DC；使用温度范围：-55℃~85℃（包括产品电流通过所产生的温度）

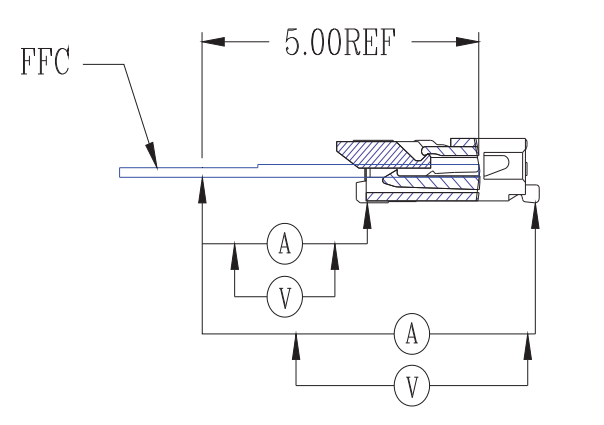

（3）接触电阻：将fpc连接器与排线连接，测试电压20mV，电流10mA，进行阻抗测试：最大接触电阻≤40mΩ。
（4）耐电压：将fpc连接器与排线连接，相邻端子间可以承受250V AC 1分钟，目视外观无任何损失变形。
（5）绝缘阻抗：将fpc连接器与排线连接，提供相邻端子间测试电压500V DC进行绝缘阻抗测试，最小要达到50MΩ。
（6）保持力：fpc端子与PEG插进主体水平方向拔出力量，最小达到0.1kgf。
（7）FFC/FPC保持力：将fpc盖子扣住后，以操作速度25.4±3mm/min速度进行测试，片数≥17pin时，FFC/FPC每pin保持力0.03kgf以上；片数＜17pin时，FFC/FPC每pin保持力0.04kgf以上。
（8）插拔次数耐久性：操作速度Max 10次/min，耐久次数20次，接触阻抗≤60mΩ。（9）震动实验：振幅1.52mm；振动频率10~55HZ；振动时间x、y、z轴各2小时。实验后，外观不可破坏，接触阻抗≤60mΩ，断电时间最大1秒。
（10）焊锡性：245±5℃条件下保持3±0.05秒后，焊接覆盖面积必须达95%以上，不得有漏焊现象。

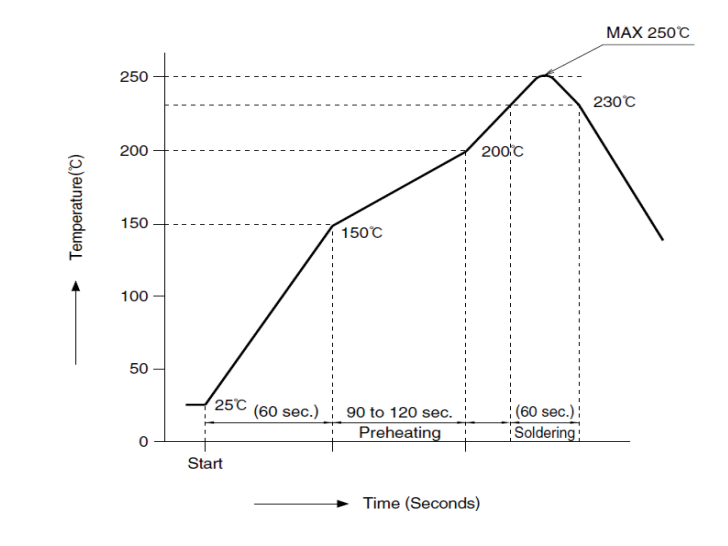

（11）回流焊高温测试：置于150℃~180℃下，90±30秒；置于230℃下30±10秒；峰值温度250+0/-5℃，小于10秒；测试外观不可破坏。
（12）热冲击实验：温度变化范围：-55℃~85℃：从-55℃开始，30分钟转换到85℃，转换时间不超过30秒，共5个循环。测试接触组抗≤60mΩ。
（13）耐湿性实验：温度20℃~60℃，相对湿度90~95%，持续96小时。经试验后，fpc连接器置于室温中放置1~2小时，在测试其值，接触电阻≤60mΩ，绝缘阻抗＞20MΩ。
（14）恒温恒湿实测试：将fpc连接器置于85℃调价下250小时，接触电阻≤60mΩ。
（15）耐盐雾测试：盐水比重5%，温度15℃~55℃，实验时间22~26小时。用清水将残留盐份清理掉并将水滴清除后，接触电阻≤60mΩ
 |
