0.5-51-2500高频lvds排线（1）排线间距：PH0.5
（2）排线pin位：51p
（3）排线长度：2.5米
（4）导体规格：厚*宽：0.035*0.3mm
（5）导体材质：含铜99.99%的电解铜，线身原铜，两端金手指镀锡40u",镀金3u”
（6）上层绝缘膜：T0.06的高频膜
（7）下层绝缘膜：T0.205高频一体材
（8）连接器：0.5-51p lvds大掀盖公头
（9）导通测试：测试电压小于3V,测试电流小于100mA，导通正常，无短路和断路异常
（10）接触电阻：初始状态：50 mΩ 最大；寿命或环境后变化量：20mΩ 最大
（11）绝缘电阻：250V DC, 1分钟，绝缘电阻大于100MΩ
（12）耐压：250V AC, 1分钟，测试期间，不得出现击穿损坏现象
（13）导体直流电阻：4.5Ω Max.
（14）连接器插拔力：25.5N 最大 (插入力), 2.55N 最小(拔出力)
（15）耐久性：20次，接触电阻变化值20mΩ 最大
（16）特性阻抗：随机测试了任意两对差分对。第一组 Max：103.42Ω；Min：95.56Ω。第二组Max：103.51Ω；Min：95.67Ω.从特性阻抗测试图可以看出，特性阻抗在90Ω~110Ω之间。
（17）插入损耗：还是测试了两对，给定频率0~2.5GHZ，第一组插损最大14.917db，第二组插损最大18.259db。
（18）差模转同模：测试第一组SCD为-25.536dB，第二组SCD为-29.743dB。

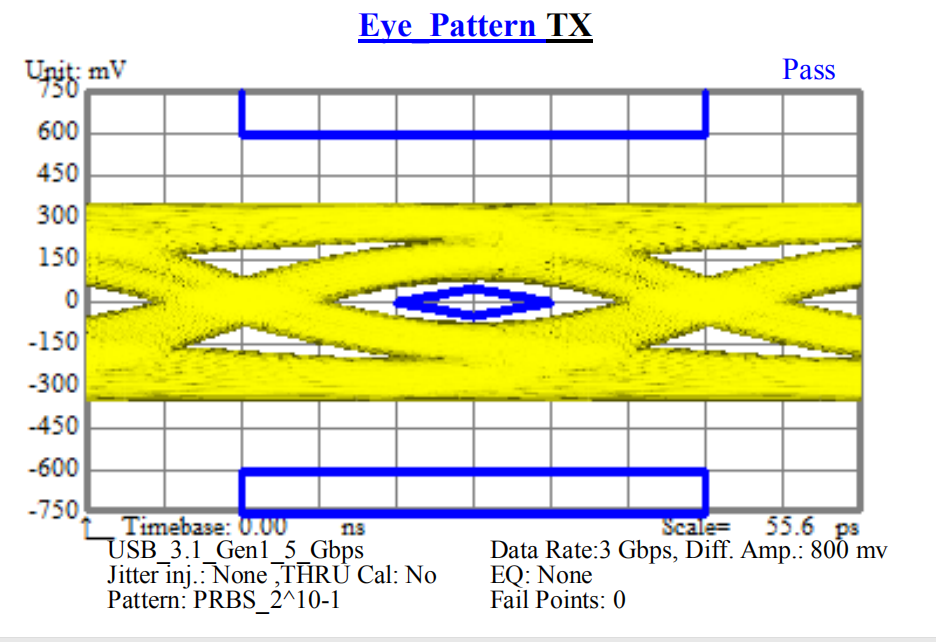

（19）传输速率：按照USB3.1测试标准，传输速率3Gbps
 |
