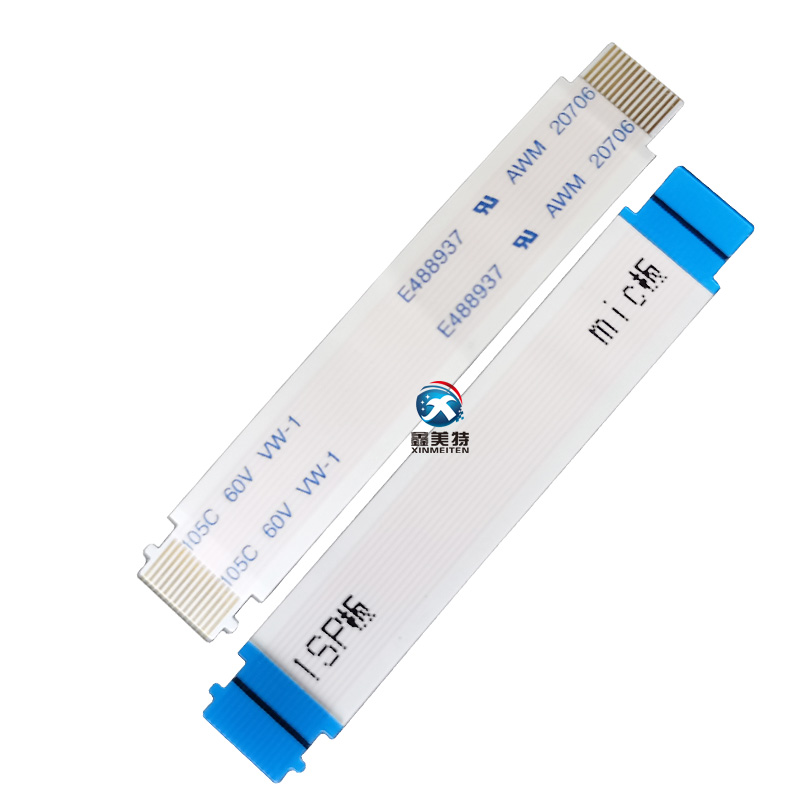

FFC排线两端冲型，一端冲型挂耳，一端冲型直角边

FFC排线机械性能要求：

(1)FFC整体拔出力（不带连接器）:ISP板侧：保持力最小值20N；Mic板侧：保持力最小值6N

(2).耐久性:20次，接触电阻变化值20mΩ Max.
(3).弯折耐久性：
     1、测试位置：线体中间位置，可根据实际装机弯折位置而定
     2、测试次数：100次
     3、测试速度：20次每分钟
     4、弯折角度：180°
     5、弯折半径：0.45mm
    FFC排线经过弯折测试后，无明显物理损坏，且满足：
     1.测试电压小于3V,测试电流小于100mA，导通正常，无短路和断路异常
     2.250V DC, 1分钟，绝缘电阻大于100MΩ
     3.250V AC, 1分钟，测试期间，不得出现击穿损坏现象
     4.导体直流电阻，0.15Ω Max.
(4).导体剥离力：0.15N/pin Min.
(5).画线耐久性:用浸水无尘布手动擦拭FFC排线表面标识处10次，其中往复为1次，.测试完成后，标识处不得有明显的损害、掉色，表面标识线应清晰可见。

FFC排线环境性能要求:

(1)热冲击：-55 °C保持30分钟，升到85°C后保持30分钟为一个测试周期，测试温度转换时间不大于5分钟，测试50个循环后，ffc排线无物理结构损坏，满足第电气性能要求。
(2).温度循环:高温100 ℃，低温-40 ℃，每个循环16小时，共进行9个循环，测试144小时后，无物理结构损坏，满足电气性能要求。
(3).交变湿热：相对湿度95%, 温度范围：25℃~55℃, 试验48小时后，无物理结构损坏，满足电气性能要求。
(4).低温贮存：低温贮存温度：－40±2℃；贮存时间：48小时（2天），无物理结构损坏，满足电气性能要求。
(5).高温贮存：高温贮存温度：100±2℃；贮存时间：48小时（2天），无物理结构损坏，满足电气性能要求。
(6).盐雾测试：24小时盐雾，金手指腐蚀面积小于总面积的5%。
(7).双85：温度：85℃±2℃；相对湿度：85%±2%, 试验96小时后，无物理结构损坏，满足电气性能要求
