FFC软排线的导体规格怎么分类？
- 作者: 陈中强
- 来源: 康尔美FFC排线
- 日期 : 2020-06-12

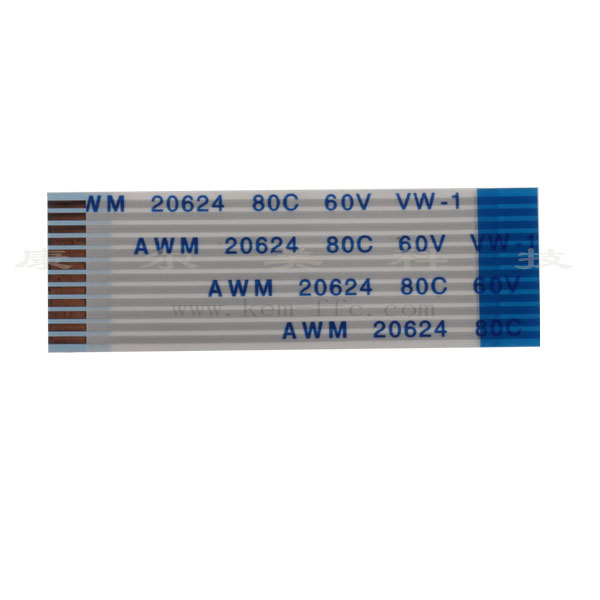

导体也叫铜线，是FFC软排线的核心，ffc软排线的核心功能是传递电子信号，所以铜线是核心组成部分。ffc扁平排线是含铜量达到99.99%的电解铜，通常在铜线外面镀了一层锡，镀锡层的厚度一般大于1U，镀锡层的目的是为了让ffc排线导体在空气中更抗氧化，镀锡层太薄不行，容易露出里面的铜，会让ffc软排线两端的铜线暴露于空气中，镀锡层太厚，既是浪费，也增加了成本，根本还没必要。毕竟裸铜线的导电性比镀锡铜线要好，使ffc柔性排线的导体通过电流要大。

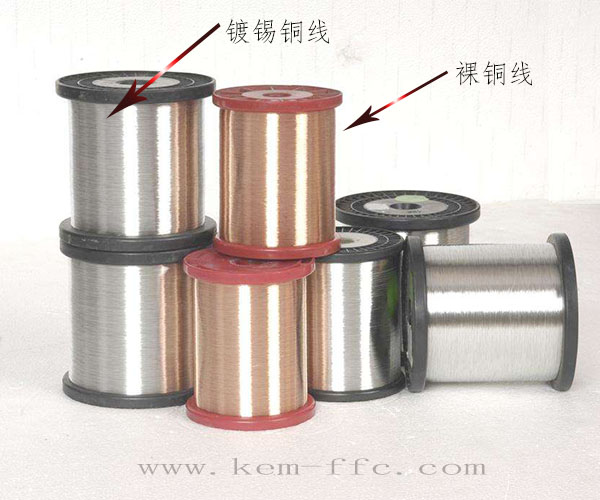

那么镀锡铜线与裸铜线到底哪个更适合做ffc软排线的导体呢？裸铜线就是用含铜量为99.99%纯铜杆拉丝而成的铜线，质料单一，表里全部为铜金属，外观看上去为暗红色。物理特性上，裸铜线材质柔软，导电性优
良。镀锡铜线的工艺比裸铜线稍稍复杂，将纯铜杆拉丝后再用热镀锡工艺在铜丝表面镀上薄薄的一层锡就成了镀锡铜线。这种ffc扁平线外观为银色，因为锡是银色金属的缘故。镀锡铜线材质也很柔软，只是相对裸铜线来说稍差些，毕竟锡层是很薄的，与裸铜线相比，其耐蚀性、抗氧化性能更强，可大大延长ffc扁平排线的使用寿命。
FFC软排线的导体是什么形状的呢？顾名思义就是扁平的。按照行业最常规做的三种间距的排线，我来对的ffc扁平排线原料导体做一个简单的归纳。
1）0.5mm间距的ffc软排线所用的导体规格：厚*宽/mm：
0.035*0.3、0.035*0.32、0.05*0.3；0.05*0.32
2）1.0mm间距的ffc软排线所用的导体规格：厚*宽/mm：
0.035*0.65、0.05*0.65、0.1*0.65、0.05*0.5
3）1.25mm间距的ffc软排线所用的导体规格：厚*宽/mm：
0.05*0.8、0.1*0.8
综合上面可以看出，随着ffc排线的间距增大，其对应的铜线的宽度也变大，单根导体更粗，电阻越小，能承受得电流更大。若想进一步了解ffc排线的单根导体通过电流，可点击http://www.kem-ffc.com/news_view_234.html查看。
那么镀锡铜线与裸铜线到底哪个更适合做ffc软排线的导体呢？裸铜线就是用含铜量为99.99%纯铜杆拉丝而成的铜线，质料单一，表里全部为铜金属，外观看上去为暗红色。物理特性上，裸铜线材质柔软，导电性优
1）0.5mm间距的ffc软排线所用的导体规格：厚*宽/mm：
0.035*0.3、0.035*0.32、0.05*0.3；0.05*0.32
2）1.0mm间距的ffc软排线所用的导体规格：厚*宽/mm：
0.035*0.65、0.05*0.65、0.1*0.65、0.05*0.5
3）1.25mm间距的ffc软排线所用的导体规格：厚*宽/mm：
0.05*0.8、0.1*0.8
