FFC软排线的原材料补强板之概述
- 作者: 陈中强
- 来源: 康尔美FFC排线
- 日期 : 2020-06-12

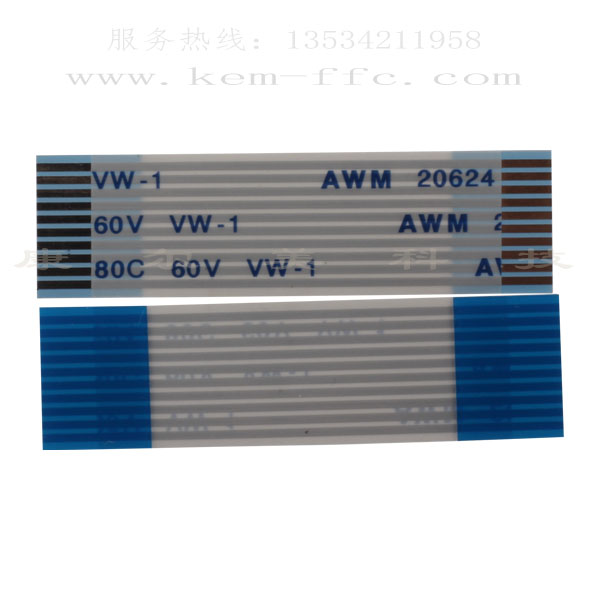

FFC扁平排线的三大原材料之一就是补强板，补强板在ffc软排线的里面所占的比重非常小，从重量方面来说甚至可以忽略之，但是确实不够或缺的。如图，两端蓝色部分就是补强板。补强板存在ffc排线的两端，主要作用就是为了调
节ffc柔性软排线两端部的厚度，因为FPC连接器的槽孔一般是0.3mm，而ffc排线的铜线与胶膜常规厚度和也才0.08左右，那么要想ffc软排线插入ffc连接端子的槽孔，不紧不松，刚好合适。那么就要在排线两端贴上补强板，既加强ffc柔软排线的两端厚度，又调节ffc软排线两端的硬度。

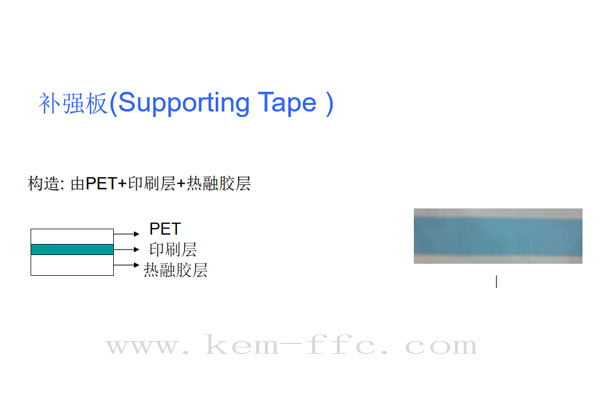

补强板的构成是由PET基材、印刷层、热熔胶三部分组成PET是补强板的主要部分，其次是热熔胶层，这种热熔胶在
补强板的构成是由PET基材、印刷层、热熔胶三部分组成PET是补强板的主要部分，其次是热熔胶层，这种热熔胶在
150℃的环境下就会融化与胶膜贴合在一起，冷却到常温下就结合的非常牢固了。根据不同的颜色需要，可以通过改变油墨层的颜色而改变补强板的总体颜色。行业通常补强板是蓝色，这也是最大量使用的，其次颜色有浅蓝、白色等等。
补强板的厚度也有很多种规格厚度：0.225mm厚、0.205mm、0.16mm、0.18mm、0.25mm、0.282mm。其中0.225mm是用的最多的，其次是0.16mm。当ffc排线的使用环境是一些运动的场合，比如打印机针头排线、汽车安全气囊排线、导航卫星排线，这些运动部件容易震动，有可能引起FFC排线与FPC连接器接触不良。可以通过将补强板做厚一些，来达到使用效果。
补强板的厚度也有很多种规格厚度：0.225mm厚、0.205mm、0.16mm、0.18mm、0.25mm、0.282mm。其中0.225mm是用的最多的，其次是0.16mm。当ffc排线的使用环境是一些运动的场合，比如打印机针头排线、汽车安全气囊排线、导航卫星排线，这些运动部件容易震动，有可能引起FFC排线与FPC连接器接触不良。可以通过将补强板做厚一些，来达到使用效果。
