ffc扁平排线与ffc连接器匹配的方式有哪几种？
- 作者: 陈中强
- 来源: 康尔美ffc排线
- 日期 : 2020-08-26
按照通常对ffc扁平排线的分类方法，可以将ffc扁平排线分为：两端插接型、一端插接型一端焊接型、两端焊接型。
焊接型ffc扁平排线不需要连接ffc连接器，只有插接型ffc扁平排线需要与ffc连接器连接。插接型ffc排线的形式比较固定就是排线两端都有一小段具有一定厚度的蓝色的补强板，补强板既起到调节ffc扁平排线插接端的厚度的作用，又起到对ffc扁平排线两端的强度加强作用，使排线更具有一定的硬度，才能很方便的插入ffc连接器的空隙。
焊接型ffc扁平排线不需要连接ffc连接器，只有插接型ffc扁平排线需要与ffc连接器连接。插接型ffc排线的形式比较固定就是排线两端都有一小段具有一定厚度的蓝色的补强板，补强板既起到调节ffc扁平排线插接端的厚度的作用，又起到对ffc扁平排线两端的强度加强作用，使排线更具有一定的硬度，才能很方便的插入ffc连接器的空隙。

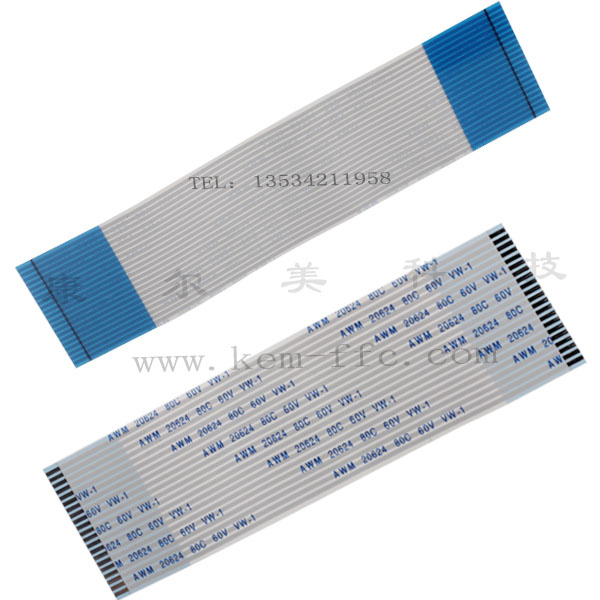

上面就是插接型ffc扁平排线的实物图。FFC扁平排线与ffc连接器连接方式主要取决与ffc连接器的种类不同而不同。

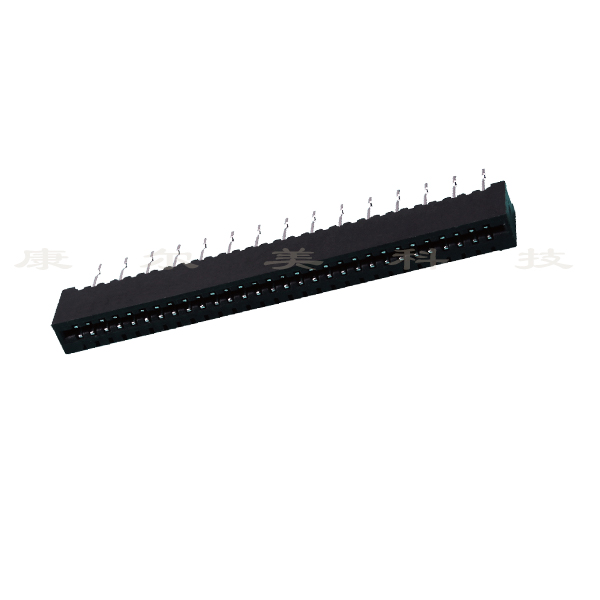

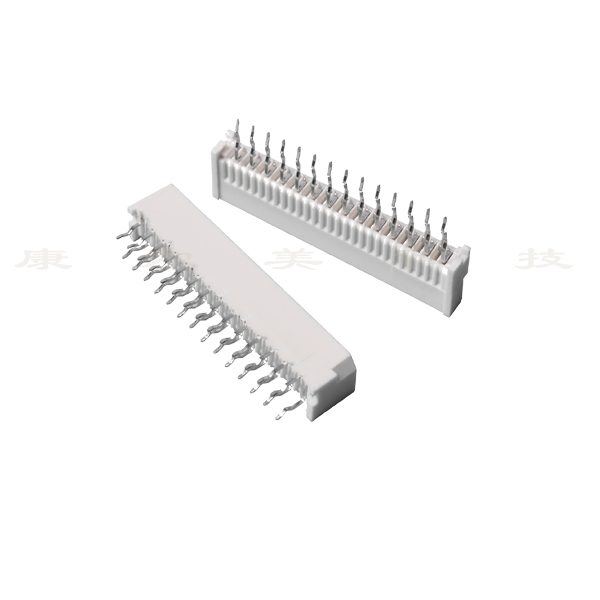

（1）直插型ffc连接器。没有任何锁扣，全靠ffc扁平排线的插接端的厚度与ffc连接器的缝隙一个标准配合，通常ffc扁平排线插接端的厚度与ffc连接器空隙的高度都是0.3mm，ffc扁平排线的插接端厚度可以做的稍稍厚一点，当排线与连接器匹配时有一点点过盈配合，连接更紧密一些。像单面接ffc连接器直插型、双面接ffc连接器直针都属于这种。
（1）直插型ffc连接器。没有任何锁扣，全靠ffc扁平排线的插接端的厚度与ffc连接器的缝隙一个标准配合，通常ffc扁平排线插接端的厚度与ffc连接器空隙的高度都是0.3mm，ffc扁平排线的插接端厚度可以做的稍稍厚一点，当排线与连接器匹配时有一点点过盈配合，连接更紧密一些。像单面接ffc连接器直插型、双面接ffc连接器直针都属于这种。

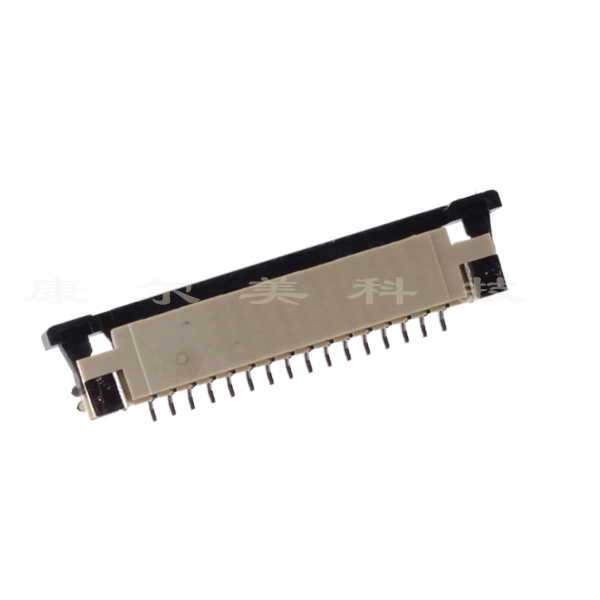

（2）抽屉锁上接/下接ffc连接器。安装FFC扁平排线时，将ffc连接器抽拉锁拉出，将ffc扁平排线插入连接器的槽孔中，再将ffc连接器的锁扣推进去锁住排线，这样连接很紧固。

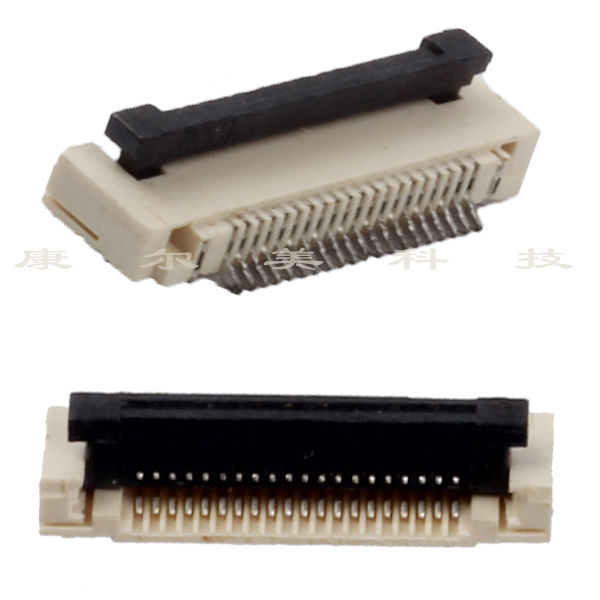

（3）翻盖锁ffc连接器。与抽屉锁ffc连接器类似，将ffc连接器的翻盖往上抬起，将ffc扁平铜线插接端推入到连接器的缝隙中，在将ffc连接器的锁扣往下盖住，这样ffc扁平排线与ffc连接器就很牢固的连接在一起了。

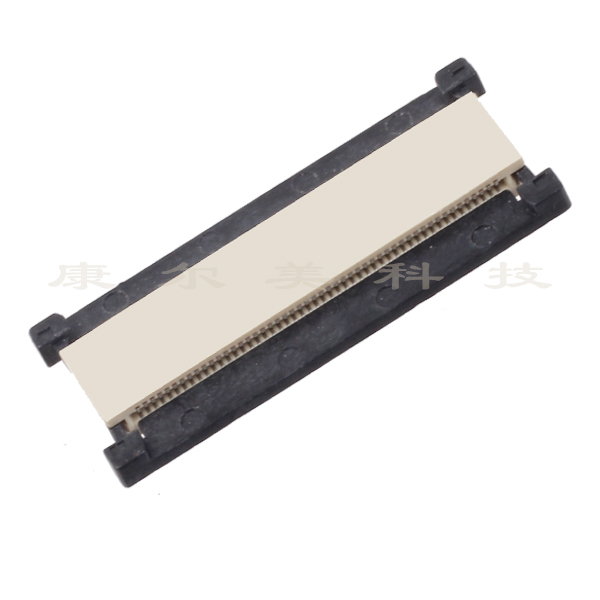

（4）直通抽拉式ffc连接器。这种连接器两面都是有抽拉锁扣，方法与抽屉锁ffc连接器一样，只是其两面都有抽拉锁，也就是说两面都是可以插入ffc扁平排线，相当于两根ffc扁平排线的连接桥梁。
以上就是行业常见的几种ffc扁平排线连接器的连接方式，主要是从连接器锁扣的类型不同而分的，当然还有ffc软排线从上面插入的立式连接器，其实也是上面四种类型之一。
