ffc软排线接插件型号如何区分？
- 作者: 陈中强
- 来源: 康尔美ffc排线
- 日期 : 2020-09-03
众所周知，ffc软排线的插接件是配合ffc软排线使用的，那么ffc软排线插接件型号怎么分类呢？
（一）从ffc软排线插接件的针片的间距区分。可以将ffc软排线插接件分为：
0.3mm间距插接件连接器，0.5mm间距连接器，1.0mm间距插接件，1.25mm间距插接件，2.0mm间距连接器，2.54mm间距连接器。
（二）从ffc软排线与ffc软排线插接件的锁紧方式区分。可以将ffc软排线插接件分为：

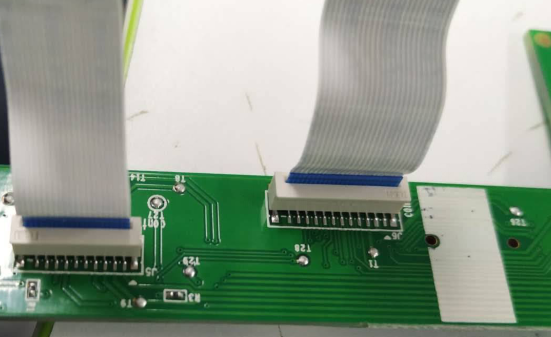

①裸插型，也叫直插型。ffc软排线与ffc软排线插接件之间没有任何锁扣，靠ffc软排线的插接端的厚度与ffc软排线插接件的缝隙一个稍微过盈配合，使ffc软排线与ffc软排线插件件完美的连接在一起。
（一）从ffc软排线插接件的针片的间距区分。可以将ffc软排线插接件分为：
0.3mm间距插接件连接器，0.5mm间距连接器，1.0mm间距插接件，1.25mm间距插接件，2.0mm间距连接器，2.54mm间距连接器。
（二）从ffc软排线与ffc软排线插接件的锁紧方式区分。可以将ffc软排线插接件分为：
①裸插型，也叫直插型。ffc软排线与ffc软排线插接件之间没有任何锁扣，靠ffc软排线的插接端的厚度与ffc软排线插接件的缝隙一个稍微过盈配合，使ffc软排线与ffc软排线插件件完美的连接在一起。
②抽屉锁扣型。ffc软排线与ffc软排线插接件之间的连接是通过抽屉锁扣推拉锁紧的。这种锁扣在使用中很方便，将插接件的抽屉锁拉出，将ffc软排线插接端插入连接器的槽孔，再将抽屉锁推进去复位，将ffc软排线与插接件紧紧的所在一起。

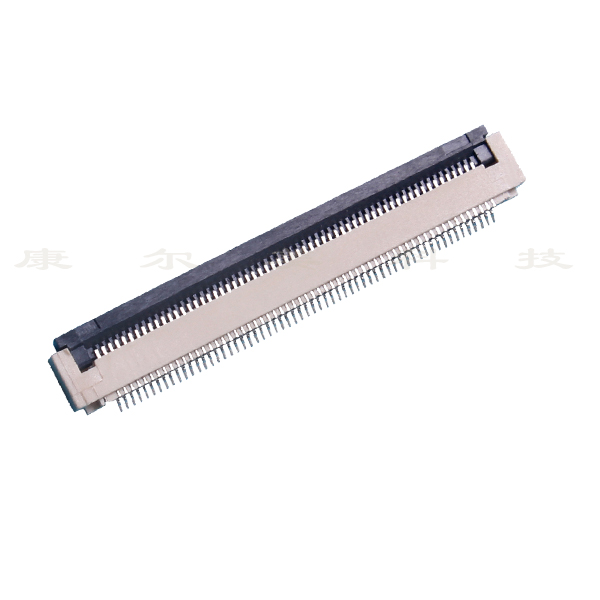

③翻盖锁扣型。ffc软排线插接件的翻盖锁扣抬起来，将ffc软排线插入连接器的槽孔，再将翻盖锁扣压下去复位，就将ffc软排线与插接件锁在一起了。
③翻盖锁扣型。ffc软排线插接件的翻盖锁扣抬起来，将ffc软排线插入连接器的槽孔，再将翻盖锁扣压下去复位，就将ffc软排线与插接件锁在一起了。
④直通型抽拉锁扣型。ffc软排线插接件的两端各有一个水平抽拉锁，先将两端抽拉锁拉出，将ffc软排线从插接件的两端插入连接器，然后在推进抽屉锁复位，两根ffc软排线就被牢固的所在连接器上了。
（三）从ffc软排线插接件的针脚的形状区分。
⑤卧式贴片。卧贴型ffc软排线插接件是占比是比较高的。一般分为卧式贴片上接，或卧式贴片下接。ffc软排线金手指朝上插入连接器就是上接型ffc排线插接件，fc软排线金手指朝下插入连接器就是下接型ffc排线插接件。
⑥立式贴片。ffc软排线插接件是站立的，一般针脚分立式贴片正脚、立式贴片反脚、立式贴片带锁扣正脚、立式贴片带锁扣反脚。
⑦立式单面接直插。针脚是直的，也叫直针。立式贴片直插不需要贴片，针脚直接插入连接。
（三）从ffc软排线插接件的针脚的形状区分。
⑤卧式贴片。卧贴型ffc软排线插接件是占比是比较高的。一般分为卧式贴片上接，或卧式贴片下接。ffc软排线金手指朝上插入连接器就是上接型ffc排线插接件，fc软排线金手指朝下插入连接器就是下接型ffc排线插接件。
⑥立式贴片。ffc软排线插接件是站立的，一般针脚分立式贴片正脚、立式贴片反脚、立式贴片带锁扣正脚、立式贴片带锁扣反脚。
⑦立式单面接直插。针脚是直的，也叫直针。立式贴片直插不需要贴片，针脚直接插入连接。
⑧立式单面接弯插。一般是90°弯针。无需贴片。
⑨立式双面接直插。ffc软排线不管是正面还是反面插入插接件都可以的。
⑩立式双面接弯插。ffc软排线可以无视方向插入ffc软排线插接件。
⑨立式双面接直插。ffc软排线不管是正面还是反面插入插接件都可以的。
⑩立式双面接弯插。ffc软排线可以无视方向插入ffc软排线插接件。
