高频膜ffc排线有什么性能特征？
- 作者: 陈中强
- 来源: 鑫美特ffc排线
- 日期 : 2020-10-24
高频膜ffc排线当前在高清液晶电视、显示屏方面得到了广泛应用，那么f高频ffc排线具备什么特点，下面来仔细分析一下：
1.什么是ffc排线高频膜？
FFC排线高频膜指的是能够满足高频传输要求的热熔胶膜。普通热熔胶膜在高频条件， 介电常数高，导致信号衰减大。难以满足高速传输的要求。而高频膜特别适合诸如液晶高频数字信号传播，介电常数低，信号衰减小，能使数字信号在屏幕端全展示输出端的信息量。
2.高频膜ffc排线应用领域：
◎ 长长软排线，ffc排线线材越长，信号衰减越大；
◎ 高频传输线，主要针对传输速率大于5Gbps的ffc软排线；
◎ 要求低衰减ffc排线；、
3.高频热熔胶膜与普通热熔胶膜性能对比：

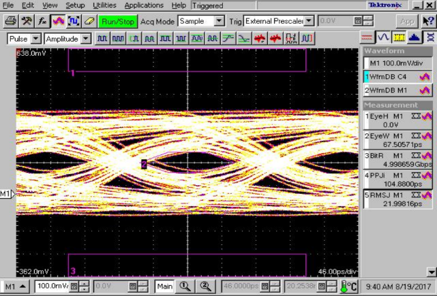

4.高频膜与普通皮膜性能测试-眼图对比测试：
眼图测试条件：线材长度500mm 宽度29mm，51pin 导体规格0.035mm*0.3mm 传输速度5Gbps
60U环保胶膜
60U无卤胶膜
60U高频胶膜
很明显可以发现：同等条件下，高频膜眼图效果更好， 信号抗干扰能力更强。
5.高频膜与普通皮膜线材性能测试-插入损耗
500mm 60U普通线插入损耗
500mm 60U高频线插入损耗
可以从图看出：普通皮膜，在高频条件下，衰减会急剧增加， 线材越长，衰减增加越大。
1.什么是ffc排线高频膜？
FFC排线高频膜指的是能够满足高频传输要求的热熔胶膜。普通热熔胶膜在高频条件， 介电常数高，导致信号衰减大。难以满足高速传输的要求。而高频膜特别适合诸如液晶高频数字信号传播，介电常数低，信号衰减小，能使数字信号在屏幕端全展示输出端的信息量。
2.高频膜ffc排线应用领域：
◎ 长长软排线，ffc排线线材越长，信号衰减越大；
◎ 高频传输线，主要针对传输速率大于5Gbps的ffc软排线；
◎ 要求低衰减ffc排线；、
3.高频热熔胶膜与普通热熔胶膜性能对比：
4.高频膜与普通皮膜性能测试-眼图对比测试：
眼图测试条件：线材长度500mm 宽度29mm，51pin 导体规格0.035mm*0.3mm 传输速度5Gbps
60U环保胶膜
60U无卤胶膜
60U高频胶膜
很明显可以发现：同等条件下，高频膜眼图效果更好， 信号抗干扰能力更强。
5.高频膜与普通皮膜线材性能测试-插入损耗
500mm 60U普通线插入损耗
500mm 60U高频线插入损耗
可以从图看出：普通皮膜，在高频条件下，衰减会急剧增加， 线材越长，衰减增加越大。
