FFC排线座如何焊接？
- 作者: 阿勇
- 来源: 鑫美特FFC/FPC
- 日期 : 2023-02-21
如何对FFC排线座进行理想的焊接，要注意如下几点：

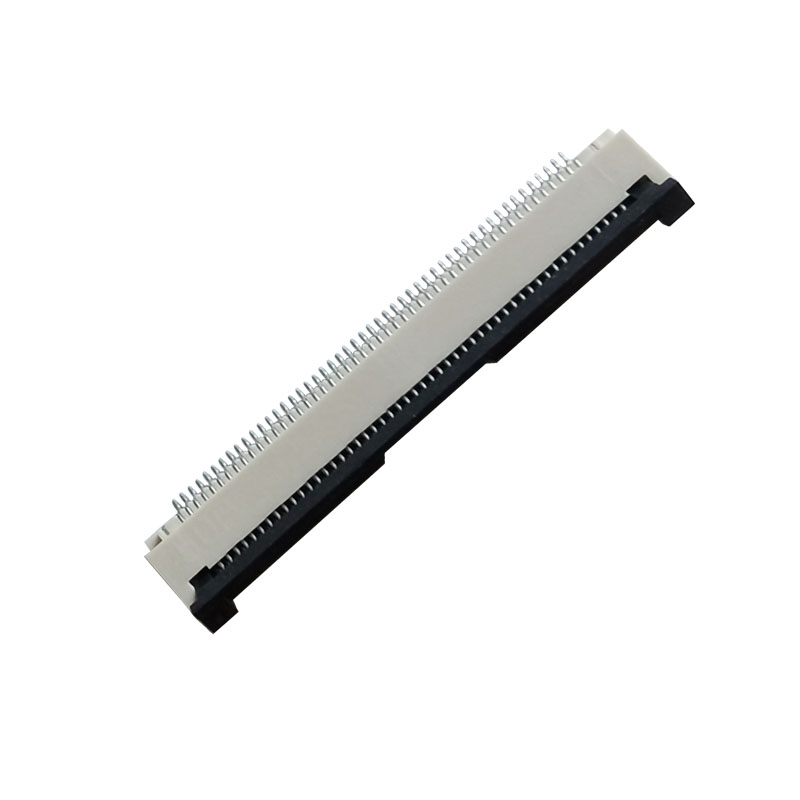

（一）对于卧贴ffc排线座，要注意查看焊接贴片面的平整度。一般平面度测量值小于0.1mm，对于平面度差超过0.1mm，不要进行焊接作业，容易造成座子两边起翘，尤其对于40pin以上的大pin位尤为明显。
（二）焊锡量放入要适量，焊锡太少，ffc座子焊盘以及贴片针与贴片板就吃不上足够的力，便会引起座子变形，两端翘起来。为什么呢？因为连接器跟板正常贴片，焊接时锡膏有一个溶解的过程，你看贴片温度曲线是平缓的斜坡，就是为了让温度慢慢往上走，再慢慢的降下来，为了在这个焊接的过程中，锡膏在融化的时候，每个角都会有点位拉住端子，锡膏溶解的过程中连接器与板一直处于粘合的状态

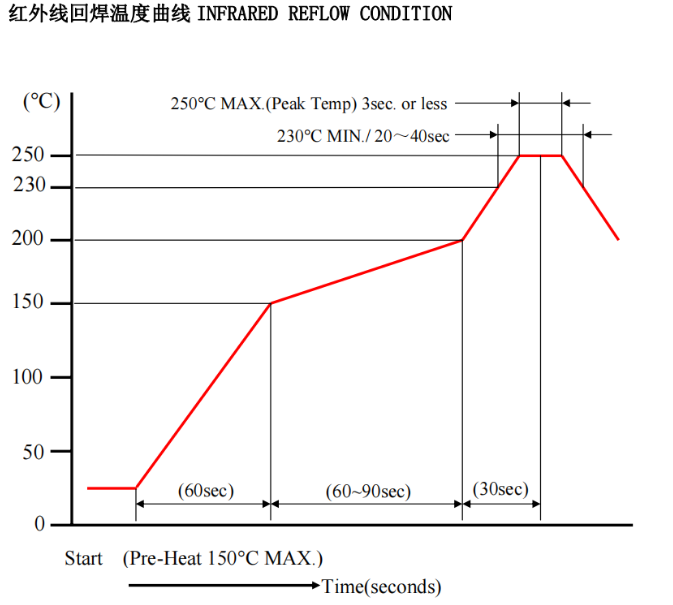

（三）回流焊接的温度
回流焊一般温度在240~250°样子，维持3秒钟，不要在这个温度停留太久，容易引起ffc座子塑胶变形。
（四）不要空过炉，若ffc排线座空过高温炉，会引起塑胶料变形。
只要想办法做到如上四点，FFC排线座焊接就不是问题。
