FFC排线传输速率能过10G吗?
- 作者: 阿勇
- 来源: 鑫美特FFC/FPC
- 日期 : 2024-05-05
FFC排线传输速率能过10G吗?
这是很多用户朋友经常问的一个问题,这个问题不能简单的回答能还是不能。为什么这么说,请看我的分析。首先我们要了解ffc排线的传输速率与哪些因素有关,只有弄明白了是什么因素影响ffc排线传输速率之后,才能更好的回答这个问题。
一、与绝缘膜的材质有关。
高频信号传输用的ffc排线材料一般使用高频材料,所谓的高频材料是指ffc排线的绝缘膜及屏蔽材料使用的是介电常数小,损耗因子小的材质,高频信号在低介电常数、低损耗因子的材质中传输自然而然损耗就就小,从而能传输更大的速率。而常规ffc排线材质的介电常数、损耗因子相对高频材料来说比较大。因此使用不同的材质会显著的影响ffc排线的传输速率。
二、与排线的长度有关。
不管是高频材质还是常规材质,信号在排线中传输随长度的增加而衰减,只是衰减的幅度不一样而已,高频材质衰减慢,常规材质衰减快。因此,100mm长的排线与1000mm长的排线传输速率显然是不一样的。
三、与排线形状有关。
简单说就是与排线的横截面的形状有关,形状变化小,越均匀,排线传输信号衰减就越小。而ffc排线的横截面形状是扁平结构,导体及胶膜的厚度相对均匀,厚度公差在±0.03mm以内,宽度以pitch0.5举例,由于设备的自我校正,基本上宽度波动在±0.07mm以内,所以ffc排线的可以近似的视为规则形状。

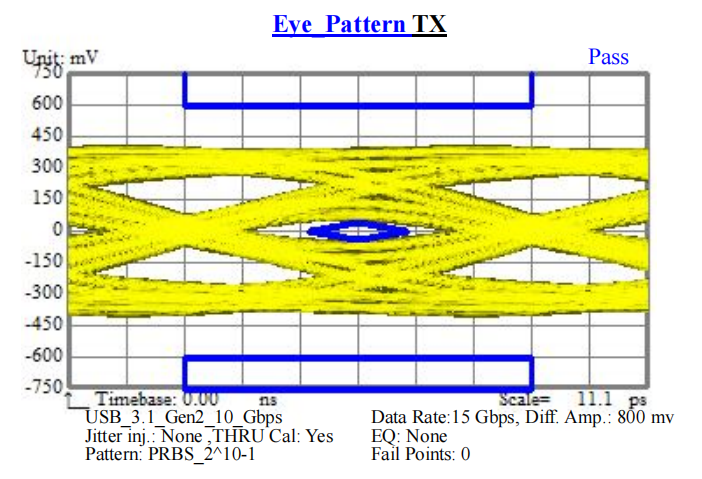

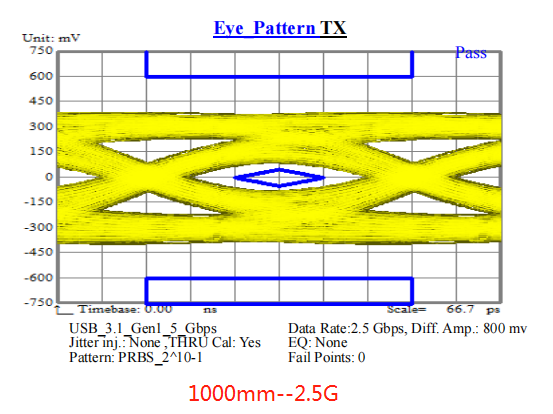

通过以上分析,显然我们认识到若抛开ffc排线的长度以及材质,就问ffc排线传输速率能否过10G是滑稽的。比如下图是pitch0.5mm的150mm长的常规材质ffc排线,测的其传输速率可以过15G。而同样规格同样材质的1000mm排线的传输速率为2.5G,如图所示。
![150mm长FFC排线传输速率](/upfile/img/240505/663730535a814.png)
![1000mm长ffc排线传输速率](/upfile/img/240505/6637312cb9042.png)
而同样规格的1000mm长的ffc排线,采用高频材料可以使其传输速率提高到6.5G,如图所示:
![1000mm长的高频ffc排线传输速率](/upfile/img/240505/66373252a302a.png)
通过以上三个案例,我们就能够回答文章开始的提问了,ffc排线可以过10G,但是必须要确定合适的长度,若增加长度还要保持过10G,可以将常规材质换成高频材质,若长度超过一定的界限,即使换成高频材质也不一定能过10G。因此,只有给定固定长度,给定具体材质来回答这个问题才有实际意义。更多ffc排线知识,请咨询ffc排线生产厂家。
