FFC软排线柔性往复运动能过多少次？
- 作者: 阿勇
- 来源: 鑫美特FFC/FPC
- 日期 : 2024-01-26
FFC软排线柔性运动能过多少次是很多用户关心的一个重要指标。在汽车方向盘，打印设备、医疗设备、游戏手柄等运动件里，柔性运动的次数是非常关键的一个指标。
那么FFC软排线究竟能过多少次曲绕运动呢？也就说再经历多少次往复曲绕运动后，排线的导体会出现断裂。这既与排线的材料有关，也与排线实际运行环境有关。
一般来说：（1）FFC软排线的厚度越薄，柔性运动的极限次数就越高。（2）实际运行条件比如弯曲半径或运动次数有关。
（一）FFC排线常规导体厚度有0.035mm、0.05mm、0.1mm，与绝缘膜组合后线身的厚度有0.12mm、0.14mm、0.15mm、0.17mm、0.22mm、0.3mm。而对于最常规的线身厚0.12mm，导体0.035mm，耐柔性往复运动次数最大，而而对于最常规的线身厚0.3mm，导体0.1mm，耐柔性往复运动次数最小。

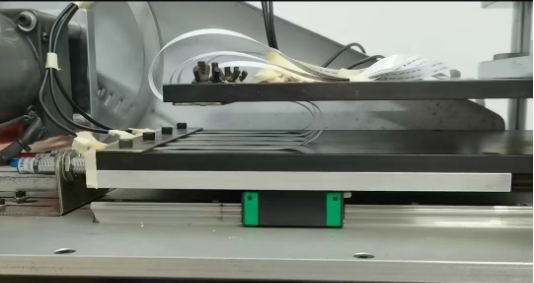

（二）对软排线进行柔性测试时，我们尽量与用户使用条件保持一致，这样测试出的数据才真实可靠，更有参考价值。所以我们设置排线柔性测试机构要尽可能的接近实际运行条件，一般与往复运动位移、运动频率、弯曲半径有关。如图所示：

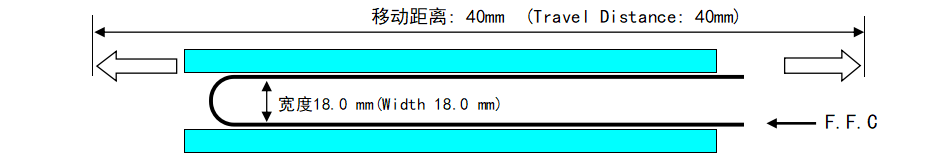

上图我们模拟排线来回往复位移40mm，弯曲半径9mm，120次/MIN，若取最薄的排线测试，可以达到500万次以上曲绕运动。
在实际测试测试中，我们都是根据客户提供的运行半径，实际运动频率及运动位移进行设置测试。
那么FFC软排线究竟能过多少次曲绕运动呢？也就说再经历多少次往复曲绕运动后，排线的导体会出现断裂。这既与排线的材料有关，也与排线实际运行环境有关。
一般来说：（1）FFC软排线的厚度越薄，柔性运动的极限次数就越高。（2）实际运行条件比如弯曲半径或运动次数有关。
（一）FFC排线常规导体厚度有0.035mm、0.05mm、0.1mm，与绝缘膜组合后线身的厚度有0.12mm、0.14mm、0.15mm、0.17mm、0.22mm、0.3mm。而对于最常规的线身厚0.12mm，导体0.035mm，耐柔性往复运动次数最大，而而对于最常规的线身厚0.3mm，导体0.1mm，耐柔性往复运动次数最小。
（二）对软排线进行柔性测试时，我们尽量与用户使用条件保持一致，这样测试出的数据才真实可靠，更有参考价值。所以我们设置排线柔性测试机构要尽可能的接近实际运行条件，一般与往复运动位移、运动频率、弯曲半径有关。如图所示：
上图我们模拟排线来回往复位移40mm，弯曲半径9mm，120次/MIN，若取最薄的排线测试，可以达到500万次以上曲绕运动。
在实际测试测试中，我们都是根据客户提供的运行半径，实际运动频率及运动位移进行设置测试。
